选型须知:如何选择适合的液晶屏和液晶模块
常见问题2022-01-10

又到了新的一年,考虑到很多新接手的技术之前并没有接触过液晶屏和液晶模块类产品,因此我们今天简明扼要的帮大家分个类,希望能帮助到大家。

液晶屏按显示内容来分类,分别为:段码屏、字符屏、点阵屏、混合屏。

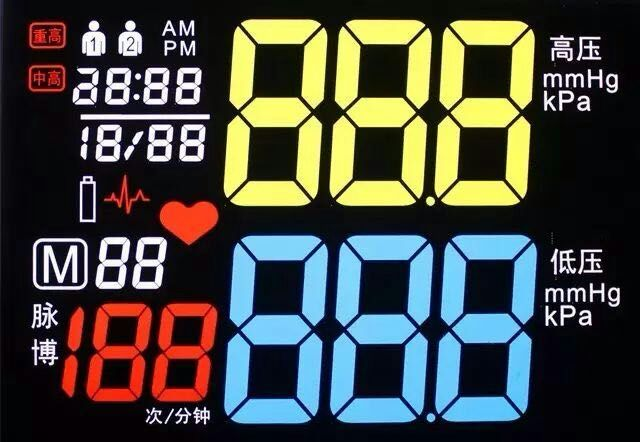

1、段码屏

段码屏的显示内容为固定的字段,均为定制类产品,不同的客户不同的产品需要事先将需要显示的内容确认好后开模生产,优点是字段可以做成多种多样的形状,颜色甚至可以做成彩色,成本也比较低廉,缺点是显示内容固定,开模好后就只能显示那部分内容。

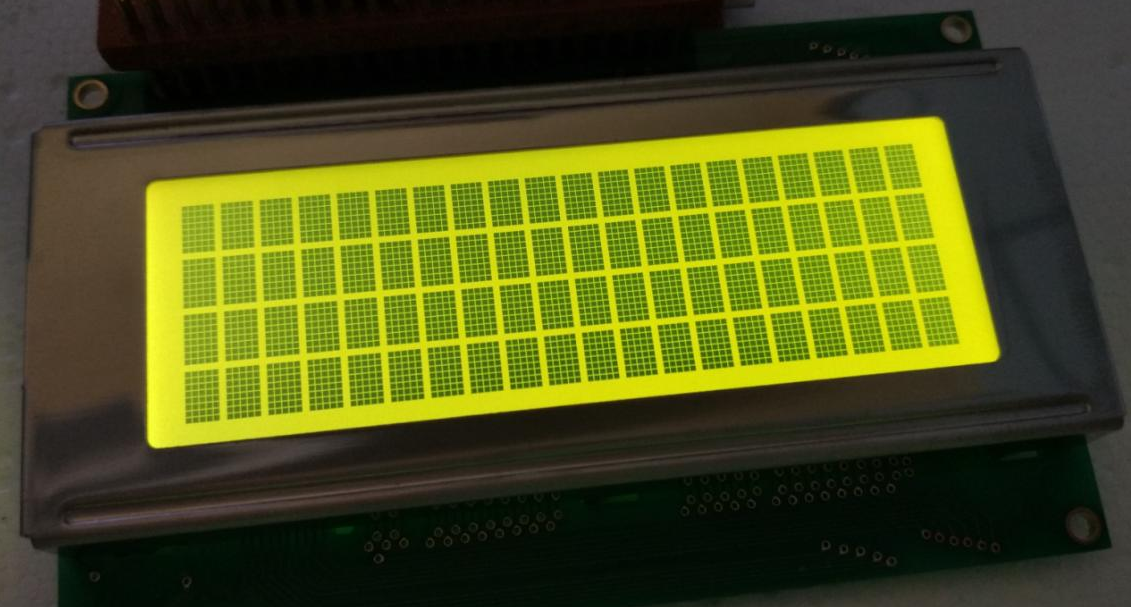

2、字符屏

显示内容为ASCII码字符及日文等。一般字符型显示字符每行有840个字不等,共有14行字符不等,分别组成1601161行),1602162行),2004204行),4002402行)等字符型模块。每个字符由5x7点阵组成。



3、点阵屏

显示内容为多行多列的点阵组成,可显示文本、图案等等,如常见的128*6412864行的点),彩屏也属于点阵屏,只是点的密度更高,如1980*1080



4、混合型

顾名思义,指的是混合了以上多种类型的显示内容。



以上是液晶屏按照显示内容来分类的说明,接下来说一下不同工艺的液晶屏种类:

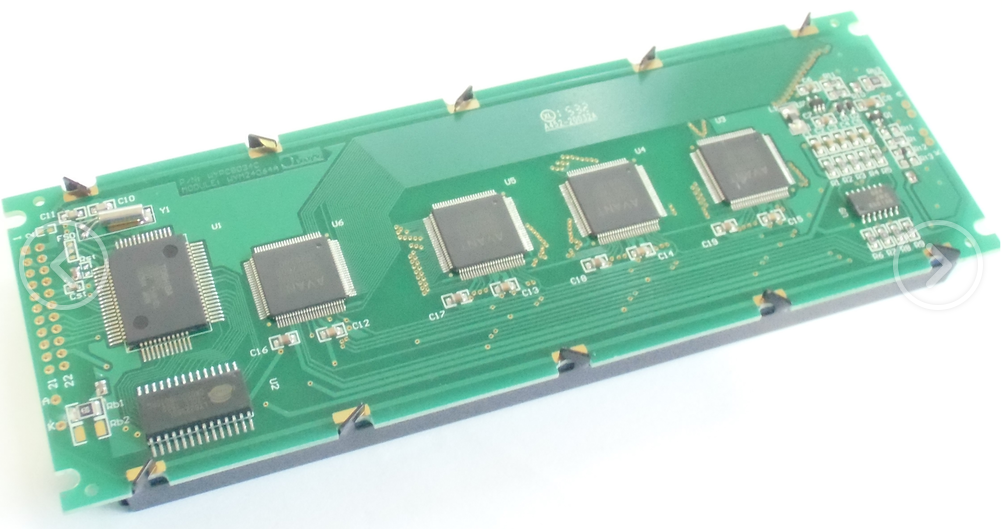

1、SMT工艺

SMT即我们电子行业常见的贴片封装,即把液晶屏的驱动和控制芯片,贴片在PCB上,然后PCB再和屏幕进行连接,其优点是可靠性高,缺点是体积大,成本高,常用语一些大尺寸的单色液晶屏模块。

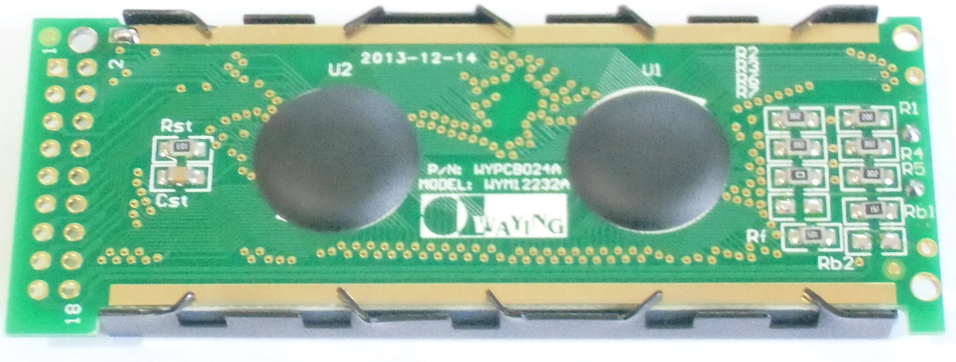

2、COB工艺

是英文"Chip On Board"的缩写,即芯片被邦定(Bonding)在PCB上,这样可大大地减少模块体积,同时在价格方面也可降低成本。常用于一些小尺寸的单色液晶模块。

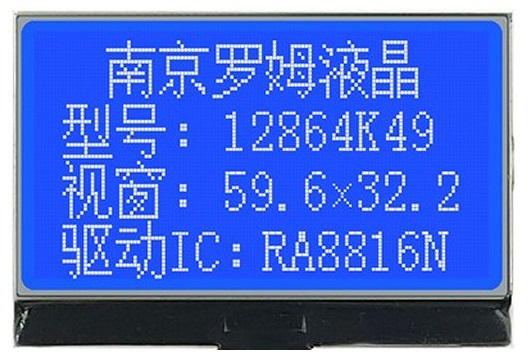

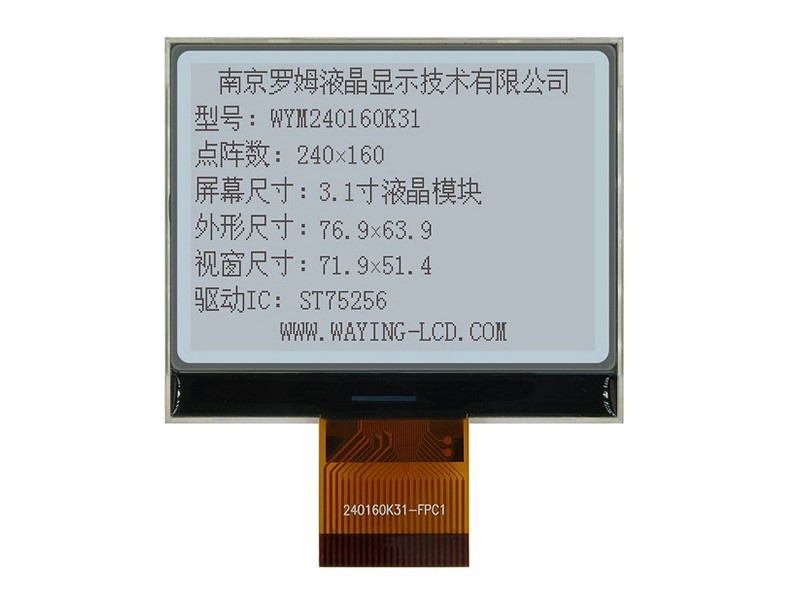

3、COG工艺

是英文"Chip On Glass"的缩写,即芯片通过ACF被直接邦定在玻璃上。这种安装方式可大大减小整个液晶模块的体积,且易于大批量生产,现在主流无论是单色液晶屏或者是彩屏基本用的都是COG工艺。



以上所有工艺的产品都属于液晶屏,但是为了区分,我们通常会把不带线路板的叫液晶屏、裸屏;把带线路板的叫做液晶模块或者液晶模组。如果有其他问题也可以咨询罗姆也就,我们会给您满意的回答。

南京罗姆液晶是一家长期给工业,汽车,电子,家电,医疗,电力,消费行业配套液晶显示屏的厂家,专业生产车载液晶屏,COG液晶屏,防静电液晶屏,字符液晶屏,字符液晶模块,lcd12864显示屏,期待与您的合作!
