现象描述：液晶显示模组在常温（25℃）下显示完全正常。但在客户端装机后，进行高温拷机测试（48小时）过程中出现明显的闪屏现象。测试结束后，设备回到常温环境，闪屏现象完全消失，显示恢复正常。
基本判断：由于常温后可逆恢复，说明硬件未发生永久性物理损坏（如击穿或烧毁）。此现象属于典型的温漂（ThermalDrift）、电磁干扰（EMI）或系统设计裕量不足（MarginalDesign）导致的软故障。
二、核心原因深度分析
本着“从微观到宏观、从模组到整机”的原则，将原因归纳为以下两大维度：
维度甲：液晶模组（LCM）自身的温漂与物理特性（内因）
1.Vcom（公共电压）发生高温漂移
机理：液晶分子需要正负帧交替驱动，而Vcom电压是这个交替电压的绝对中心基准线。液晶材料的介电常数、TFT的寄生电容以及分压电阻都会随温度变化而变化。
后果：在高温高温下，原先在常温下调校好的最佳Vcom点发生偏移。这导致正负帧的驱动电压不对称，液晶分子在正负周期内的偏转角度不一致，宏观上表现为肉眼可见的明暗交替闪烁（通常为30Hz或60Hz闪烁）。
2.高温下TFT漏电流（LeakageCurrent）增大
机理：半导体材料特性决定了温度每升高10℃，TFT（薄膜晶体管）的漏电流可能会翻倍。在高温长期工作下，TFT处于严重漏电状态。
后果：在一帧图像写入后、等待下一帧刷新的过程中（Hold阶段），像素电容里的电荷通过TFT快速泄漏，导致像素电压无法维持到帧末尾。这引起屏幕亮度在帧周期内出现明显下跌，引发闪屏。
3.DriverIC内部时钟（OSC）与时序边缘化
机理：驱动芯片内部的RC振荡器会随温度升高而发生频率漂移（通常是时钟变慢）。同时，高低温下数字信号的建立时间（SetupTime）和保持时间（HoldTime）也会发生变化。
后果：时钟变慢可能导致屏幕刷新率（FrameRate）降低到肉眼敏感的临界点（如低于50Hz）；或者导致数据传输出现瞬时错位、误码，引发屏幕闪烁或条纹。
4.背光驱动（LEDDriver）电路高温不稳定
机理：背光恒流源芯片、电感或滤波电容在高温长期工作后特性变差。例如，电容等效串联电阻（ESR）增大导致输出纹波变大，或背光芯片触发高温保护（OTP）边缘。
后果：背光输出电流出现微小的周期性波动，导致背光亮度发生高频起伏，表现为屏幕闪烁。
维度乙：客户端整机环境与集成干扰（外因）
1.电源地线干扰与地弹噪声（GNDBounce）
机理：在高温高温下，整机内部的主板芯片（CPU/MCU）、功耗器件（如继电器、射频模块、大功率电源）功耗上升，工作电流显著变大。变大的电流会在系统地线（GND）上产生更大的压降和高频噪声。
后果：液晶屏的Vcom电压通常是以系统地为基准分压得来的。若系统地线噪声通过外部排线（FPC/FFC）串入液晶屏，会直接破坏Vcom的稳定性，导致屏幕闪烁。
2.外部高频信号线串扰（Crosstalk）

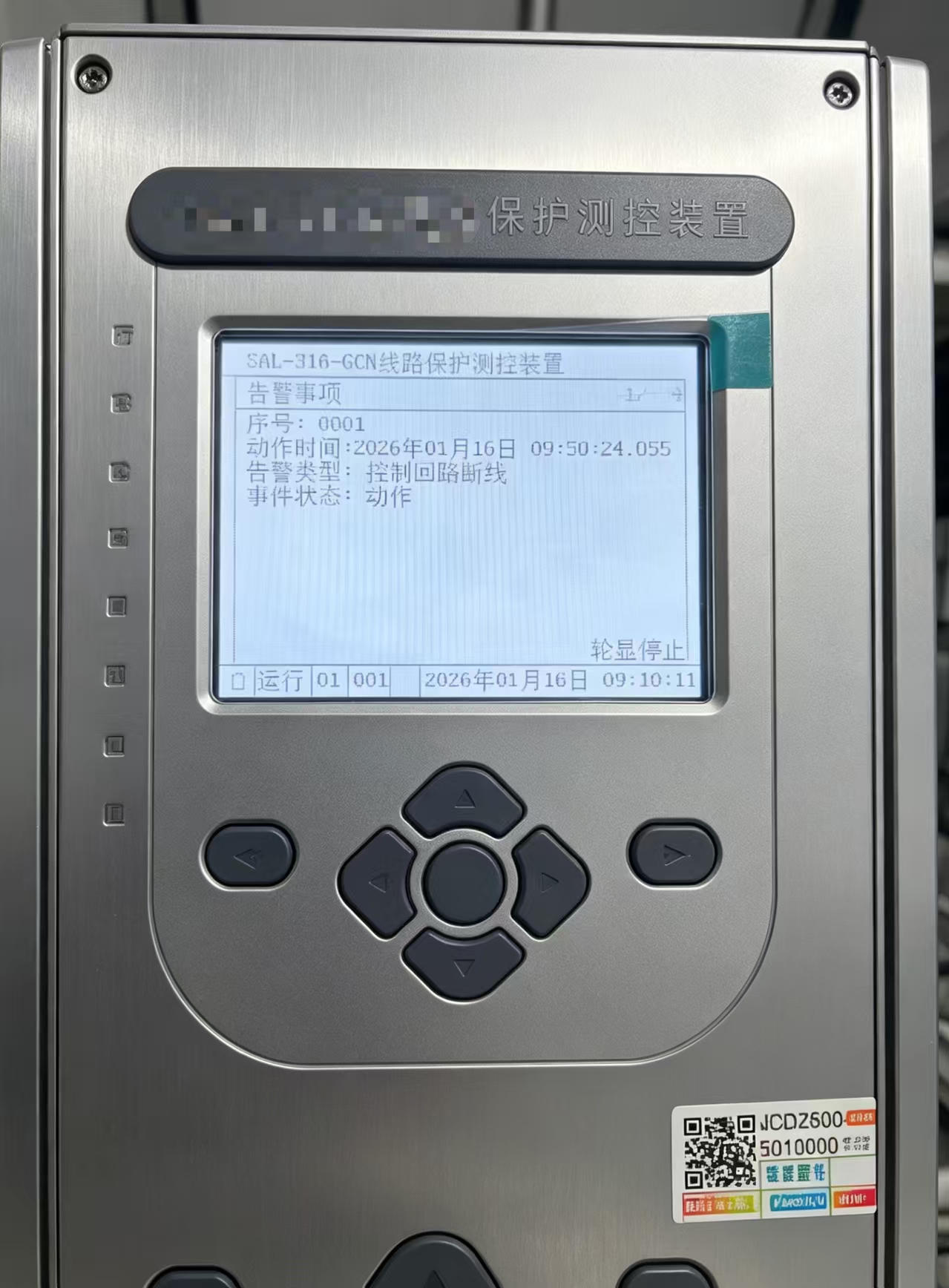

机理：如电力线路保护测控装置这类设备，内部伴随着高压、强电或高频采样信号。高温高温下，排线（FPC/FFC）基材的介电常数会发生微小变化，同时主板时钟驱动能力变弱，信号波形的沿变缓（SlewRate变小），抗干扰裕量（NoiseMargin）严重下降。
后果：如果液晶屏的PCLK（时钟）、VSYNC/HSYNC（同步信号）与设备内部的强电线、继电器控制线或通信线走线太近且无屏蔽，高温下极易发生电磁串扰，导致时序错码并引发闪屏。
3.供电电压跌落（IRDrop）与电源纹波增大
机理：整机电源模块（如DCDC、LDO）在高温高温下转换效率下降，输出纹波增大。同时，长距离排线或板级走线在高温下铜导线的电阻率会变大。
后果：输送给液晶屏VDD的电压压降增大。若VDD跌落到DriverIC工作电压的临界点以下，或者电源纹波频率刚好与屏幕的刷新率产生“差频”，就会导致明显的明暗闪烁。
4.整机结构热应力挤压（ThermalStress）
机理：液晶屏装入设备前壳后，在高温拷机时，外壳材料（塑料或金属）与液晶屏玻璃、背光铁框的热膨胀系数（CTE）不一致，导致外壳受热变形，对液晶屏产生微小的机械挤压。
后果：如果挤压力度刚好作用在IC绑定（COG）或排线压合（FOL）部位，会导致接触电阻变大，引发信号传输不良而闪屏；若挤压到液晶盒（CellGap），会改变局部光线透过率，表现为局部闪烁或水波纹。
三、实验室交叉验证与排查步骤
为了快速定位故障根源（究竟是“屏体自身温漂”还是“客户端整机干扰”），建议内部按以下步骤进行排查：
步骤1：辨别闪烁类型（背光vs液晶）
方法：在高温高温闪屏时，使用手机的慢动作录像模式（高帧率）对着屏幕拍摄。
现象判定：
如果整块屏幕像呼吸灯一样同步亮暗变化大概率是背光驱动电路问题。
如果是像素级的细微抖动、水波纹、横条纹或文字边缘抖动属于液晶驱动或Vcom问题。
步骤2：“脱离整机”对比法（关键定性实验）
方法：将出现闪屏的液晶模组从客户端整机外壳中拆出，依然放置于高温的高温箱中。但切断与整机主板的连接，改用外部干净的实验室稳压电源供电，用独立的信号发生器（或单独的开发板）去点亮模组。
结果分析：
结果A（脱离后不闪了）：说明液晶屏本身没问题，故障100%由客户端整机环境（电源纹波、地线噪声、结构挤压或外部EMI）引发。
结果B（脱离后依然闪）：说明故障根源在液晶模组自身，需要联系屏厂微调高温下的Vcom寄存器、提高刷新率或优化LCM内部电路。
步骤3：电学参数定量测量
方法：在高温高温闪屏状态下，使用示波器测量并记录以下关键电压的波形，并与常温（25℃）下的数据进行对比：
VDD/VCI（数字/模拟供电）：检查是否有电压跌落（IRDrop）或纹波变大。
Vcom（公共电压）：检查是否有高频噪声串入或绝对电压值漂移。
VGH/VGL（TFT开启/关闭电压）：检查高低电压是否稳定。
四、针对性的临时与长期解决方案
|
怀疑方向 |
临时对策/验证手段 |
长期解决方案/预防措施 |
|
Vcom温漂/TFT漏电 |
尝试在软件寄存器中提高刷新率（如从60Hz提到70Hz），缩短Hold时间，减少漏电影响；或微调Vcom寄存器值。 |
联系屏厂，优化高温下的Gamma与Vcom设定参数，选择低漏电流的液晶材料或TFT工艺。 |
|
电源纹波/地线干扰 |
在主板靠近液晶屏接口的VDD与GND之间，并联一个低ESR的大电容（如瓷片电容）。 |
优化主板PCB布局，将大功率器件、继电器的地与敏感的显示数字地做分区/隔离设计，加宽电源线。 |
|
信号走线串扰(EMI) |
在信号排线（FPC/FFC）上包裹导电布或铜箔，并将铜箔可靠接地。 |
重新规划整机内部走线，显示信号线必须远离高压、强电及射频天线；在接口处增加阻抗匹配电阻或静电/滤波元器件。 |
|
结构热应力挤压 |
将前壳固定螺丝稍微旋松，或者松开泡棉垫圈，观察高温下闪屏是否消失。 |
优化前壳与模组之间的配合公差（Gap），预留足够的受热膨胀空间；改用更柔软、形变吸能更好的泡棉（如PORON材质）。 |
