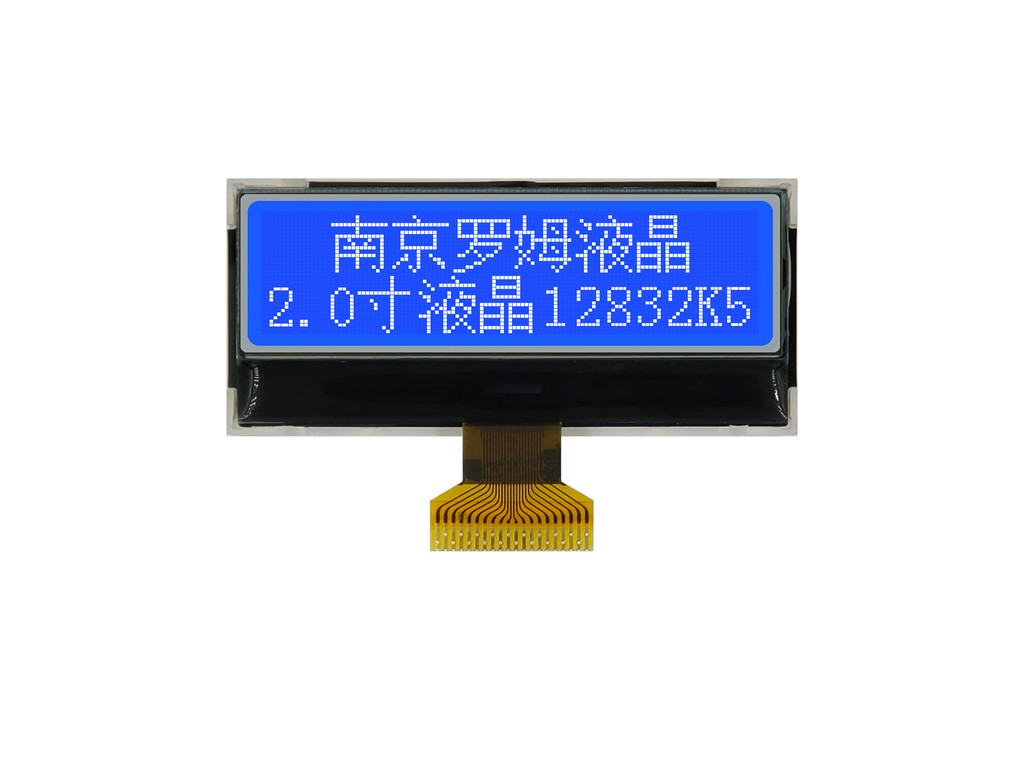

工程师首次调128×32小尺寸液晶屏模组，常卡在ST7565R外围电容和SPI初始化上。以罗姆WYM12832K5G这颗图形点阵液晶模块为例，拆开讲讲。

一、基本参数

二、11个外部电容是最大的坑
20Pin里有11个引脚要接电容，比ST7567多：
1. 升压电容组：C1P/C1N、C2P/C2N、C3P/C3N（Pin9-13），各接1μF陶瓷电容。
2. 稳压电容：V1-V4（Pin15-18），各接0.1μF到VSS。
3. VOUT滤波（Pin8）：接1μF到VSS。
4. V0对比度（Pin19）：接0.1μF，软件调0x20-0x27寄存器。
电容必须紧靠FPC引脚，走线超过5mm可能闪烁。罗姆液晶这款lcm液晶模块FPC背面已预留0402焊盘，主板对应位置也要留位。

三、4线SPI接线与初始化
主控只需连5根信号线：Pin1 /CS片选、Pin2 /RES复位、Pin3 A0数据/命令选择、Pin4 SCL时钟（上限20MHz）、Pin5 SDA只写不读。SDA只写不读，frame buffer需MCU端自维护。初始化顺序：上电延时50ms→硬件复位→0xA2偏压1/9→0xA0/0xA1设置ADC→0xC0/0xC8设置COM→0x25粗调对比度→0x81+0x20-0x27细调→0xA4正常显示→0xAF开显示。

四、显示效果边界
STN蓝模负显对比度typ 5，暗光下蓝底白字辨识度高，但200ms响应只适合静态或慢速刷新，动画不现实。工作温度-20~70℃，可靠性覆盖70℃ 48h工作、-30℃ 72h存储、50℃ 90%RH湿热、-20↔70℃循环10次。这颗液晶屏模组适合电力仪表、手持终端等空间紧凑的场景，是小液晶屏里接口简洁的代表。

FAQ：常见问题解答

Q1: 上电全白无显示怎么排查？
A1: 先查11个外部电容是否焊全，特别是C1P/C1N升压电容组；再测V0引脚电压，正常应在-4V左右，没电压说明升压电路未起振。

Q2: ST7565R和ST7567能直接互换吗？
A2: 不能。ST7567把升压和振荡电路内置了，外围元件少，但指令集和引脚定义不兼容，PCB要重新设计。

Q3: 对比度调到最大还是偏淡？
A3: 检查V0电容是否紧靠Pin19，再确认偏压比是否正确（128×32用1/6 Bias对应0xA2），末了测VDD是否在3.0-3.6V范围。

Q4: FPC是焊接还是插接？
A4: 双面接触焊接式，需主板对应FPC座或直接焊板，0.8mm间距建议用0.3mm锡膏加热风返修台。

Q5: 低温下显示变淡正常吗？
A5: 液晶材料有温度依赖性，-20℃时对比度下降是物理正常现象，软件可加温度检测，低温段自动调高对比度寄存器数值补偿。
