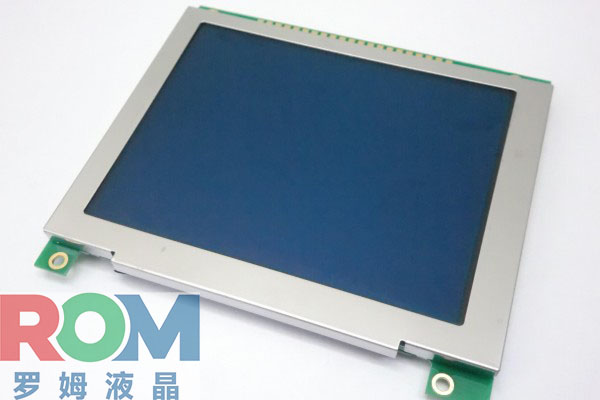

做了十几年工业显示，经手的液晶屏不下两百款，但每次新项目，320×240这个分辨率始终绕不开。上个月帮一家做电力监控终端的老客户选液晶模块，柜内空间有限，还要在强光和震动环境下稳定显示。最终定了WYM320240C2。从打样到小批量试产，有几个点值得记录。

一、FSTN正显解决强光可读性
客户现场有一面朝东的窗户，上午阳光直射屏幕。之前用蓝模负显STN，一到上午十点对比度就断崖式下跌，值班人员要侧身才能看清数据。换FSTN正显后改善明显：半透半反结构在环境光强时靠反射显示，阳光越强底色越亮，黑字反而更清晰；暗光环境打开白色LED背光补光。FSTN比普通STN多一层光学补偿膜，消除了STN固有的黄绿或蓝灰底色，黑白更纯净，对比度典型值Cr≥4，视角也更宽。需要在不同光照条件下读数的工业仪表，这个选择基本没有悬念。

二、RA8835A这颗控制器为什么还在用
第一次接触320240液晶模块的年轻工程师，常会觉得RA8835A太老。但在工业领域，"老"意味着成熟——这颗控制器跟Epson SED1335引脚兼容、指令集一致，市面上积累了近二十年的驱动代码。几个实际的点：
1. 内置32KB显示RAM，支持文本、图形和混合三种模式，三层叠加可做OR/XOR/AND运算，反白字符和闪烁区域不需主控逐像素刷新。
2. 双缓冲无闪烁：320×240单色一帧9600字节，32KB显存开两个显示区，绘图和显示分开，切屏干净利落。
3. 内置字符发生器：160个5×7字符Mask ROM，支持CGRAM自定义最多64个8×16字符，只显示英文数字和少量图符时连外部字模芯片都省了。
4. 8位并口（8080/6800可选），5V时系统周期最小240ns，51单片机或STM32 GPIO模拟时序都能驱动。
罗姆液晶出厂时把SYSTEM SET参数和V0对比度初值预调好，样片到手基本可以直接点亮，省了初始化来回调试的时间。

三、场景适配与装机经验
128×64能显示4行16字符，但PLC人机界面和测量仪器要同时显示参数、状态、报警信息时就不够了。320×240可以显示15行×40个英文字符，或15行×20个16×16汉字，还能留出区域画简易波形和柱状图。这类图形点阵液晶模块在工控自动化和分析仪器里装机量稳定，-20~70℃属于标准工业级液晶屏温区，多数室内柜装设备都能覆盖。
调试时两个细节值得分享：
1. V0对比度电压有负温度系数，低温下需提高驱动电压。宽温区运行的设备建议软件做温度补偿，或在V0引脚加数字电位器动态调整，否则冬天屏幕发淡、夏天偏黑。
2. SYSTEM SET初始化序列共8字节，C/R字段设每行字节数（320÷8=40=0x28），L/F字段设总行数（240=0xF0）。写错一个屏幕就花屏或偏移，第一次移植驱动时对照规格书逐字节检查。

总的来说，这款320240液晶模块在工业HMI和仪器仪表领域是经过长期验证的成熟方案。FSTN半透半反解决光照适应性，RA8835A保证软件兼容性，-20~70℃温区满足大部分工业现场要求。选型时把注意力放在接口时序匹配、V0温度补偿和安装结构上就够了。

FAQ：常见问题解答
Q1：320240一帧需要多少显存？
A1：单色1bpp下320×240÷8=9600字节，RA8835A内置32KB显存足够双缓冲。

Q2：3.3V单片机能直接驱动吗？
A2：模组逻辑电压5V，但数据总线为TTL电平，3.3V MCU高电平通常能满足VIH门限。长走线或总线挂多个设备时建议加74LVC245电平转换。

Q3：支持SPI接口吗？
A3：不支持，RA8835A原生只有8080/6800 8位并口。主控只有SPI时可选ST7565/UC1601控制器的小屏，或联系厂家定制转接版本。

Q4：FSTN正显和蓝模负显阳光下差距多大？
A4：FSTN半透半反正显反射率阳光下可达30%以上，环境光越强白底越亮；蓝模负显全透型阳光下需大幅提高背光才能看清，功耗发热都上去。半户外优先FSTN正显。

Q5：响应速度200ms够用吗？
A5：200ms是STN液晶的典型响应，静态参数、文字和图形界面完全够用，不适合视频或高速动画。工业HMI界面刷新通常1-5fps，足够。

Q6：整体功耗多少？
A6：逻辑电流典型11mA，LED背光典型110mA，整体约0.6W，背光可PWM调光降低功耗。
