做了十几年分析仪器的液晶模块选型，这两年明显感觉客户对显示面积的要求越来越大。早些年128×64能搞定的菜单加数据，现在动辄要中文菜单、实时曲线、报警图标同屏显示，12864那块面积就有点捉襟见肘了。去年帮一个做便携气体分析仪的客户选过WYM240160K31，拿这个案子聊聊240×160这个规格在仪器仪表上的实际表现。

客户那台仪器要同时显示四组气体浓度数值、一条实时浓度曲线、电池电量和蓝牙连接状态。早期方案用过12864液晶模块，数字挤在一起、曲线只能画半屏，现场工人读数费劲。我翻了下结构空间，主板上预留的显示窗口大概70×50mm，推荐了240160液晶模块这个规格。

一、为什么是240×160而不是更大的320×240
选分辨率不是越大越好，要结合外壳尺寸和主控资源一起看：
1. 显示面积与尺寸平衡：240×160按16×16点阵汉字算，一屏能放15列×8行共120个汉字，足够做两级菜单加数据区；320×240虽然更大，但COB工艺整机厚度通常12mm以上，手持设备偏重。
2. 显存占用：240×160单色显存约4800字节，STM32F1系列内置RAM都能轻松放下；320×240需要9600字节，对小资源MCU不友好。
3. 成本与功耗：分辨率越高，背光面积越大、驱动功耗越高。对电池供电的便携设备，240160是一个甜点规格。

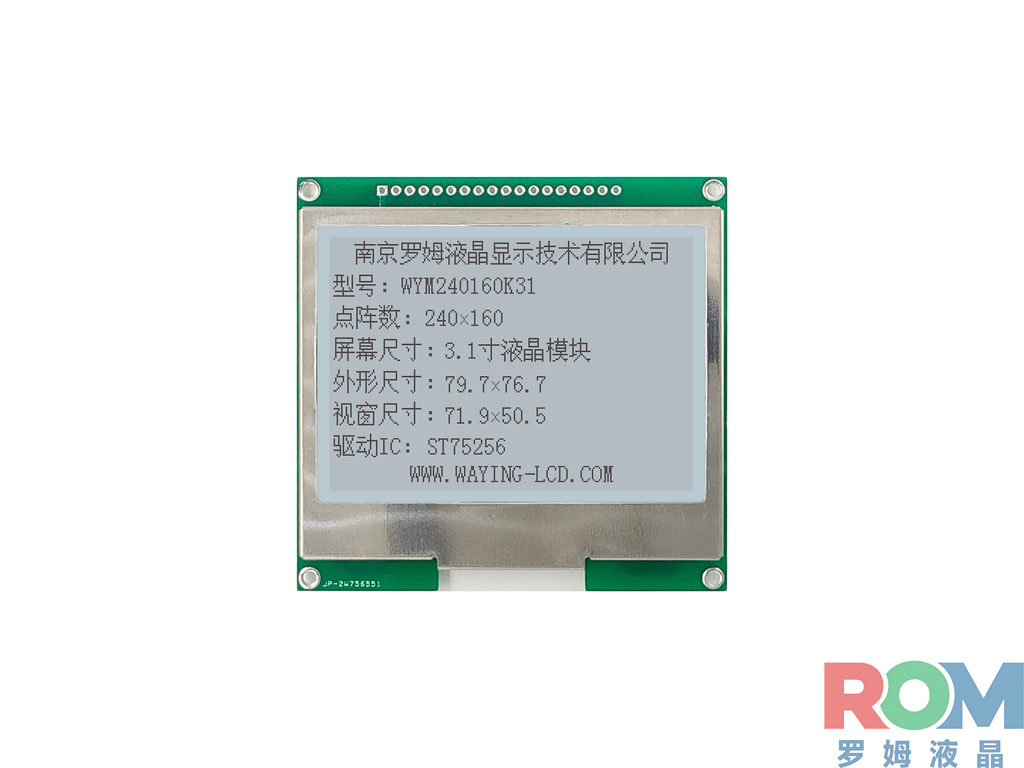

WYM240160K31整机79.7×76.7×7.9mm，有效显示区63.58×44.78mm，对角线约3.06英寸，在3英寸左右这个尺寸段里属于显示面积比较大的。4个φ2.5mm安装孔直接固定在前面板上，抗震性比胶粘方案靠谱。

二、ST75256控制器的开发体验
这块点阵液晶屏用的是矽创ST75256控制器，在240×160这个规格上几乎是标配。几个实际开发中值得注意的点：
1. 接口灵活：模块通过R3/R4/R5/R6四棵0Ω电阻切换8080并口和4线SPI串口，默认焊的是R4、R6走并口。客户主控用的是低功耗MCU，I/O紧张，重新焊R3、R5切到串口，只用到/CS、A0、/WR、/RES几根线。
2. 内置电源电路：ST75256内部集成2~6倍升压电路、稳压电路和电压跟随器，3.3V单电源供电即可产生LCD驱动所需的负压，外围只需几个电容，这一点和ST7565P系列是一致的设计思路。
3. 显存映射：ST75256内部GRAM是256×160位，实际只用到前240列，最后16列不显示。写显存时列地址从0开始即可，比某些控制器需要手动偏移4列要方便。
4. 开发生态：U8g2图形库原生支持ST75256，Arduino、STM32、ESP32平台直接调用就能显示中文、画线、画位图，省了不少底层调试时间。

三、FSTN半透正显：户外读屏的关键
显示模式这一项我特意给客户选了FSTN半透半反正显，而不是常见的STN蓝模全透负显。这两种在仪器仪表上的表现差异很大：
1. 阳光下可读性：FSTN半透结构有一层半反半透偏光片，环境光越强反射越亮，白底黑字在户外太阳底下不依赖背光就能看清；蓝模全透负显必须靠背光打亮，强光下反而容易被环境光压住。
2. 功耗：半透屏在户外使用时背光可以直接关掉，白色侧背光典型电流90mA，对电池供电的便携设备来说是不小的省电空间。
3. 6:00视角：手持设备一般是低头俯视操作，6:00视角正好对应用户视线方向。如果是壁挂式或柜装设备要仰视，才需要选12:00视角。
当然FSTN半透正显也不是没缺点——暗环境下对比度不如蓝模负显那么"锐利"，背光均匀性对显示效果影响更大。WYM240160K31用的是白色侧背光，通过导光板将光线均匀铺到整个显示区，典型亮度均匀性控制得还可以。

四、核心规格速览

客户样机调试阶段遇到过一个小问题：低温箱-15℃测试时，屏幕对比度明显变淡。这个现象在STN/FSTN类液晶上很常见，液晶的阈值电压随温度变化，规格书给的Ton/Toff典型值都是200ms/200~350ms，低温下响应会进一步变慢。解决办法是在主控里读温度传感器，按温度区间动态调整ST75256的EV对比度寄存器，或者外接一个10K电位器在出厂前手动校准到最佳值。罗姆液晶在240160液晶模块这个规格上备有FSTN正显和STN蓝模两种玻璃方案，选型阶段把使用环境光线条件讲清楚，能省不少后期整改的功夫。选点阵液晶模块这件事，分辨率、显示模式、接口三者要一起看，单看任何一项都容易走偏。

FAQ：常见问题解答

Q1：240×160和128×64显示效果差距有多大？
A：像素数从8192提升到38400，接近4.7倍。按16×16汉字计算，128×64一屏最多8列×4行共32个汉字，240×160能放15列×8行共120个汉字，而且有足够空间同时显示数值和曲线。

Q2：ST75256能直接驱动240×160吗？需不需要外加驱动芯片？
A：ST75256内部GRAM最大支持256×160，240×160在它的驱动范围内，不需要外加段驱动或公共驱动芯片。内置升压、稳压和跟随电路，外围电路非常简洁。

Q3：8080并口和SPI串口怎么切换？
A：模块背面有R3、R4、R5、R6四棵0Ω电阻焊盘。默认焊接R4、R6走8080并口；需要4线SPI时改焊R3、R5即可。建议PCB上预留两套焊盘，方便后期切换。

Q4：FSTN半透正显在夜间或暗光环境下能看清吗？
A：可以，背光点亮后半透屏显示白底黑字，对比度和可读性都不错。半透屏的优势是亮环境靠背光、暗环境靠背光，一套硬件兼顾两种工况；全透屏在暗环境对比度更高，但阳光下必须依赖高亮背光。

Q5：3.3V供电能直接和5V单片机连接吗？
A：不建议直接连。ST75256的VDD典型值3.3V，逻辑高电平输入阈值与VDD相关，直接接5V信号可能损坏芯片。5V系统需要加电平转换芯片（如TXS0108E），或选5V供电版本的模组。

Q6：18Pin FPC是什么规格？怎么接主板？
A：0.5mm间距、单面接触的FPC软排线，需要在主板上焊接对应规格的FPC连接器（如Hirose FH12系列），也可以直接将FPC焊接到主板焊盘。注意FPC弯折半径建议大于3mm，避免内部铜线断裂。

Q7：-20℃低温环境显示会不会有问题？
A：启动和功能没问题，但FSTN液晶在低温下响应速度会变慢，可能看到刷新拖影；同时阈值电压漂移会让对比度变淡。建议在软件中做温度-对比度补偿，或在结构上预留加热片位置。

Q8：可以定制不带背光或者其他背光颜色吗？
A：COG结构支持不加背光（适合纯户外反射式应用），背光颜色也可以按需求定制为黄绿、蓝、白光等，具体要结合订单量和交期与厂家确认。
