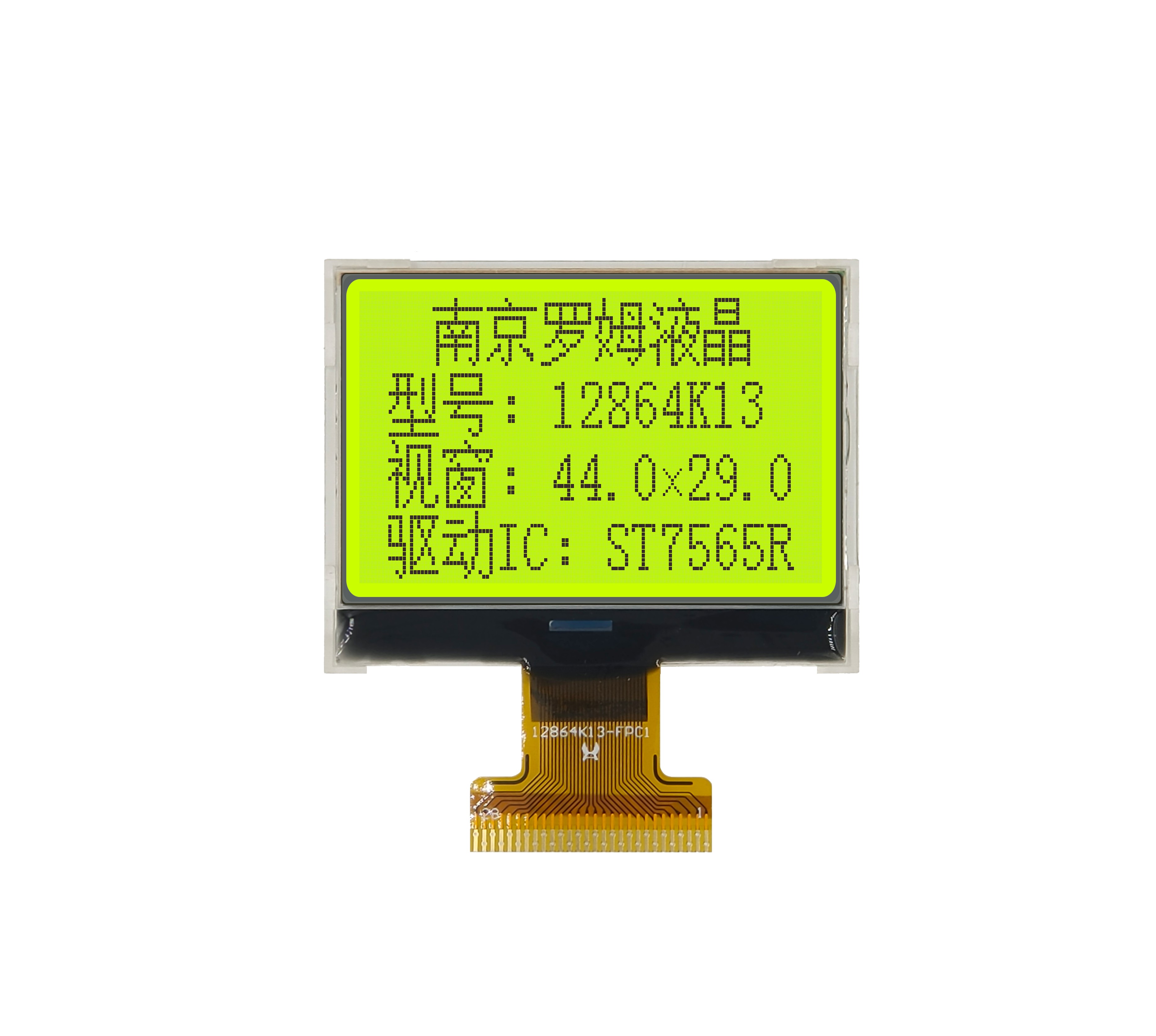

给台式万用表选这颗液晶模块时，不少工程师会在12864里挑花眼：同样128×64分辨率，有的14脚只走SPI，有的34脚全信号引出。WYM12864K13G用ST7565R配28Pin FPC，引脚数卡在"够用不浪费"的位置——设计思路值得拆开讲讲。

一、ST7565R：132×65的"舞台"只用中间128×64
ST7565R是矽创（Sitronix）推出的单色点阵LCD控制驱动IC，内部集成了65个COM行驱动和132个SEG列驱动，显示RAM为132×65位。WYM12864K13G实际使用128×64个像素，相当于在132列的"舞台"上居中摆了128个座位，左右各空出2列；65个COM中用64个，多余1个悬空。这种"显存比屏幕大一圈"的设计有个直接后果：写显示数据时列地址不是从00H开始，而是从02H开始。如果代码里把起始列地址设成0，画面会整体向左偏移2个像素——这是从ST7565R换到其他控制器时最容易踩的坑。好消息是ST7565R把振荡电路、电荷泵升压、稳压电路和温度补偿全做进了芯片里，外部只需要接几颗电容就能工作，不需要外挂DC-DC芯片，这也是这颗液晶模块外围BOM极简的原因。Vout引脚输出升压后的液晶驱动电压，C1P/C1N、C2P/C2N、C3P是电荷泵的三个电容节点，V0到V4则是五级偏压输出——这就是28个引脚里有11个跟电源相关的原因。

二、P/S和C86：两级开关决定通信方式
28Pin里有两个配置引脚特别关键：
• 第28脚P/S（Parallel/Serial）：接高电平走并口，接低电平走串口。
• 第27脚C86：仅在并口模式下生效，接高电平选6800时序，接低电平选8080时序。
这就像两个层级的开关：P/S先决定走"高速公路"（并口）还是"省道"（串口）；上了高速之后，C86再决定走哪条车道（8080还是6800）。
并口模式下DB0~DB7是8根双向数据线，/WR（R/W）和/RD（E）根据C86的电平承担不同角色：8080模式下分别是写使能和读使能，6800模式下则是读写选择和使能信号。串口模式下引脚6（DB6/SCL）变成串行时钟，引脚7（DB7/SDA）变成串行数据，其余DB0~DB5必须接高电平，/RD也要接高电平。A0（数据/命令选择）在两种模式下都保留，4线SPI比并口节省5个GPIO，对手持测量仪器这类IO紧张的设备很实用。

1.STN蓝模全透负显：蓝底白字的光学逻辑：
WYM12864K13G采用STN蓝模、全透（Transmissive）、负显（Negative）模式。这三个词组合在一起决定了它的视觉特性：
• 蓝模：偏光片和液晶层经过特定光学搭配，未加电区域呈现深蓝色底色；
• 全透：液晶玻璃本身不反射环境光，所有显示光都来自背面的白光LED；
• 负显：加电像素变亮（白色），未加电区域保持蓝色，最终效果是蓝底白字。
全透和半透（Transflective）是两条不同的技术路线。半透屏在玻璃里加了一层半反射膜，强光下可以反射环境光、不开背光也能看清；全透屏没有这层膜，对比度更高、背光更均匀，但必须点亮背光才能显示——在户外强光下如果背光亮度不够，画面反而会发灰。选型时需要根据实际使用环境判断。罗姆液晶也提供FSTN半透正显的cog液晶屏，白底黑字、户外不开背光可读，可以按场景取舍。

2.对比度调节：没有电位器，靠寄存器：
传统12864模组经常在板上留一个10k电位器手动调V0电压。WYM12864K13G把V0到V4全部从FPC引出，但没有板载电位器——对比度通过ST7565R内部的电阻比率寄存器（RR）和电子音量寄存器（EV）两级调节。RR是粗调，设置内置分压电阻的档位（0~7）；EV是细调，在RR基础上做64级微调。初始化时先设RR选定大致范围，再写EV精确调到最佳对比度。这种方式省掉了机械电位器，避免了振动后电位器漂移导致的对比度变化，对工业设备更友好。Vout端的电容和V0~V4上的滤波电容必须按规格书接好，否则会出现显示不均或鬼影。

3.180°翻转与温度补偿：
ST7565R支持通过ADC寄存器和SHL位实现软件180°翻转：ADC选择列地址从左到右还是从右到左映射，SHL选择COM扫描方向从上到下还是从下到上。两个位同时反转，画面就旋转180°。这意味着同一块玻璃可以适配不同的FPC出线方向——如果结构上FPC必须从上方出线，不需要重新开玻璃，软件改两个寄存器就行。温度补偿方面，ST7565R内置了4档温度系数（TC1~TC3），低温下自动提升Vout电压补偿液晶响应变慢。-20℃环境下如果不开启温度补偿，对比度会明显下降甚至画面变淡；初始化时建议设置TC2档（约-0.15%/℃），配合EV微调可以在全温区保持稳定显示。对于一款图形液晶模块来说，这些细节直接决定了量产时的一致性。

做液晶模块选型，引脚数和接口灵活度往往比分辨率更影响开发效率。WYM12864K13G的28Pin把并口、串口、8080/6800双协议、五级偏压和温度补偿全部引出，既可以并口跑高速刷新，也能切串口省IO，适合12864液晶屏在测量仪器、分析仪器、工业配电终端这类需要在不同主控平台间快速移植的场景。

FAQ：常见问题解答

Q1: WYM12864K13G的接口是并口还是串口？
A1: 两种都支持。第28脚P/S接高电平为并口，接低电平为4线SPI串口；并口模式下第27脚C86还可切换8080或6800时序。

Q2: 列地址为什么从02H开始而不是00H？
A2: ST7565R内部显存为132×65位，128列显示数据居中排列，左右各偏移2列（02H=2），从00H写入会导致画面左偏2像素。

Q3: 蓝模全透负显在户外不开背光能看清吗？
A3: 不能。全透屏没有反射层，完全依赖背光照明；户外强光使用建议选FSTN半透正显版本，或确保背光亮度≥80cd/m²。

Q4: 对比度怎么调节？板上有电位器吗？
A4: 没有板载电位器。通过ST7565R内部RR寄存器（粗调0~7档）和EV寄存器（细调64级）软件调节，初始化时设置即可。

Q5: 工作温度范围和背光参数是多少？
A5: 工作温度-20℃至+70℃，存储-30℃至+80℃；白色侧背光典型电压3.0V、电流60mA（范围40~80mA），3.3V供电时建议串联限流电阻。

Q6: ST7565R和ST7565P有什么区别？能直接替换吗？
A6: 两者指令集基本兼容，ST7565R在低功耗和温度补偿档位上略有改进。已有ST7565P驱动代码可快速移植，初始化序列中RR/EV参数可能需要微调。

Q7: 支持软件180°翻转吗？怎么实现？
A7: 支持。通过ADC寄存器反转列映射方向、SHL位反转COM扫描方向，两个位同时设置即可实现180°旋转，无需更改硬件。

Q8: 串口模式下哪些引脚需要特殊处理？
A8: 串口模式下DB6为SCL、DB7为SDA，DB0~DB5和/RD必须接高电平（VDD），P/S接低电平，A0、/CS、/RES正常连接，/WR在6800模式下接VSS。
