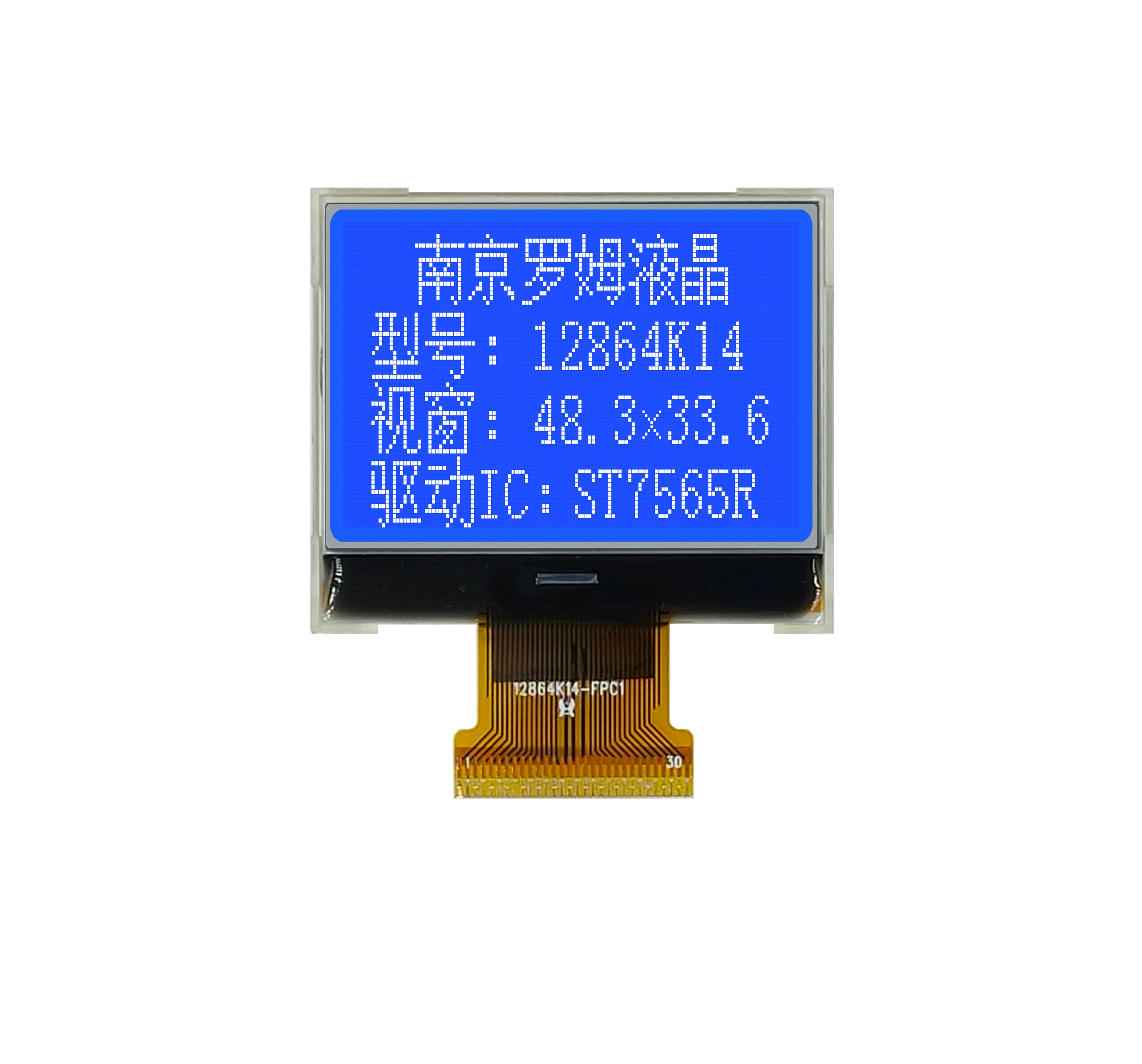

给工控配电终端选这颗液晶模块时，有个细节容易被忽略：它的像素点大小是0.31×0.44mm，比常见的12864 COG屏大了一圈。在像素越做越小的年代，为什么反其道而行之？答案和阅读距离有关。工业面板通常装在配电柜门上，操作人员站着看屏幕的距离在50cm到1m之间，点太小反而发虚。WYM12864K14G的有效显示区为43.49×30.05mm，宽高比约1.45:1，比长条12864更接近方形，能多显示两行文本，对智能电表和工业控制器的参数界面很实用。

一、ST7565R：132×65显存驱动128×64
WYM12864K14G搭载矽创（Sitronix）ST7565R控制器，内部集成132×65位显示RAM，通过65个COM和132个SEG驱动液晶。实际使用128×64点阵时，列地址从02H开始而非00H——132列中居中取128列，左右各偏移2列。这个偏移由硬件布线决定，软件初始化时必须设置列起始地址，否则画面整体错位。ST7565R内置振荡电路、电荷泵、稳压电路和温度补偿，单芯片完成从逻辑接收到LCD高压驱动的全部工作。对一颗图形液晶模块来说，外围只需几颗电容，BOM非常精简。

二、30Pin FPC：多出来的IRS和VR干什么用
WYM12864K14G采用30Pin FPC焊接接口，比同系列28Pin版本多了IRS和VR两个引脚。
1. IRS（Pin 1）：内部电阻选择脚。接VDD时，ST7565R使用内部反馈电阻网络设定稳压电路的电压范围；接GND时则需外接电阻。规格书将IRS固定接VDD，即出厂选定内部电阻方案，V0电压范围由软件寄存器控制。
2. VR（Pin 4）：稳压电路外部输入脚。IRS接VDD时此脚悬空，规格书标注"空"。如果将来需要自定义V0电压范围，可断开IRS的VDD连接改接GND，从VR接入外部电阻分压网络。
打个比方：IRS相当于音箱的"内置功放/外接功放"切换开关，VR就是外接功放的接线柱。出厂拨到内置功放，日常使用够用；有特殊需求时接线柱已经留好。P/S引脚（Pin 2）选择并口或串口，C86引脚（Pin 3）选择8080或6800时序，和28Pin版本逻辑一致。

三、1/64 Duty与1/9 Bias：大点距的参数匹配
128×64分辨率对应1/64 Duty——64行COM逐行扫描，每行只在一帧的1/64时间内被选中。Duty越大，选中态和半选态之间的电压差越小，对偏置电压精度的要求越高。WYM12864K14G采用1/9 Bias，将LCD驱动电压分成9级阶梯，为未选中行提供精确的半选电压。这个比例和1/64 Duty以及0.34×0.47mm的点距严格匹配。Bias偏高会导致对比度不足，偏低则出现串扰鬼影。ST7565R通过BR寄存器设置偏压比，PM寄存器做64级电子电位器细调，加上MTP出厂修调，每颗模组的V0值在产线上就已校准到位。

四、STN蓝模全透负显：蓝底白字的光学取舍
规格书第3页明确标注显示模式为"STN，兰模，全透，负显"，即蓝底白字效果。全透型上下偏光片都不反射环境光，显示完全依赖白色侧背光。这和FSTN半透正显（白底黑字、可关背光）是两条技术路线。蓝模负显的优势是对比度高、白色字符在蓝色背景上醒目，在室内照明环境下辨识度好。全透设计意味着背光必须常亮，但ST7565R的低功耗设计加上3.0V/60mA典型背光电流，整体功耗在可接受范围内。对比度通过软件寄存器调节，无需板载电位器；TC2温度补偿约-0.15%/℃，让-20℃低温下对比度不会严重漂移。罗姆液晶从2009年开始深耕单色液晶屏领域，这类ST7565R平台的COG产品已经过多代迭代。每批模组出厂前经过高低温存储、高温高湿、温度循环和震动测试，功能性缺陷AQL控制在0.65%。

五、30Pin还是28Pin：按接口需求选
如果设备主控IO资源充裕、需要8位并口高速刷新，30Pin版本把所有信号引脚都引了出来，包括可扩展的IRS和VR。如果PCB空间紧张、走4线SPI串口即可，更紧凑的12864液晶模块28Pin版本是同控制器替代方案，两者软件指令集完全一致，移植只需调整FPC封装。
选30Pin还是28Pin，本质上是IO扩展性和PCB面积的权衡。WYM12864K14G把ST7565R的全部功能引脚都引到了FPC上，包括出厂默认不用但为二次开发预留的IRS和VR。对于需要在工业现场长期运行的设备，这颗lcm液晶模块提供了足够的设计余量。

FAQ：常见问题解答

Q1：WYM12864K14G的像素点为什么比常见12864屏大？
A1：0.31×0.44mm的点距针对工业面板的远距离阅读优化。配电柜和工业控制器通常在50cm到1m外查看，更大的像素点让文字和图形更清晰，不会因为点距过密导致小字号发虚。

Q2：IRS引脚有什么作用？必须接VDD吗？
A2：IRS是内部电阻选择脚。接VDD时使用ST7565R内部反馈电阻网络，V0电压由软件寄存器控制；接GND时需外接电阻分压。WYM12864K14G出厂默认IRS接VDD，一般应用无需更改。

Q3：VR引脚为什么标注"空"？
A3：VR是稳压电路外部输入脚。IRS接VDD使用内部电阻时VR无需连接，所以悬空。如果需要自定义V0电压范围，可将IRS改接GND后从VR接入外部电阻网络，但这需要修改FPC焊接。

Q4：30Pin和28Pin版本软件兼容吗？
A4：控制器同为ST7565R，指令集完全一致。区别仅在于30Pin版本多引出了IRS和VR两个引脚，软件初始化代码可以直接复用，硬件上注意FPC封装不同。

Q5：列地址为什么从02H开始？
A5：ST7565R内部有132列SEG驱动，实际使用128列时居中显示，左右各跳过2列，所以列起始地址为02H。初始化时必须设置此偏移，否则画面会左右错位。

Q6：STN蓝模全透负显是什么效果？
A6：蓝底白字显示，对比度高，在室内照明下辨识度好。全透型完全依赖白色侧背光，背光必须常亮，不适合纯电池供电且需要关背光省电的场景。

Q7：对比度怎么调节？需要电位器吗？
A7：通过ST7565R的RR寄存器（0-7粗调）和PM寄存器（64级细调）软件调节，配合MTP出厂修调，不需要板载电位器。温度补偿TC2约-0.15%/℃，低温下自动修正。

Q8：支持180度屏幕翻转吗？
A8：支持。通过ADC寄存器控制列映射方向、SHL寄存器控制COM扫描方向，两个寄存器组合即可实现软件180度翻转，无需更改硬件接线。
