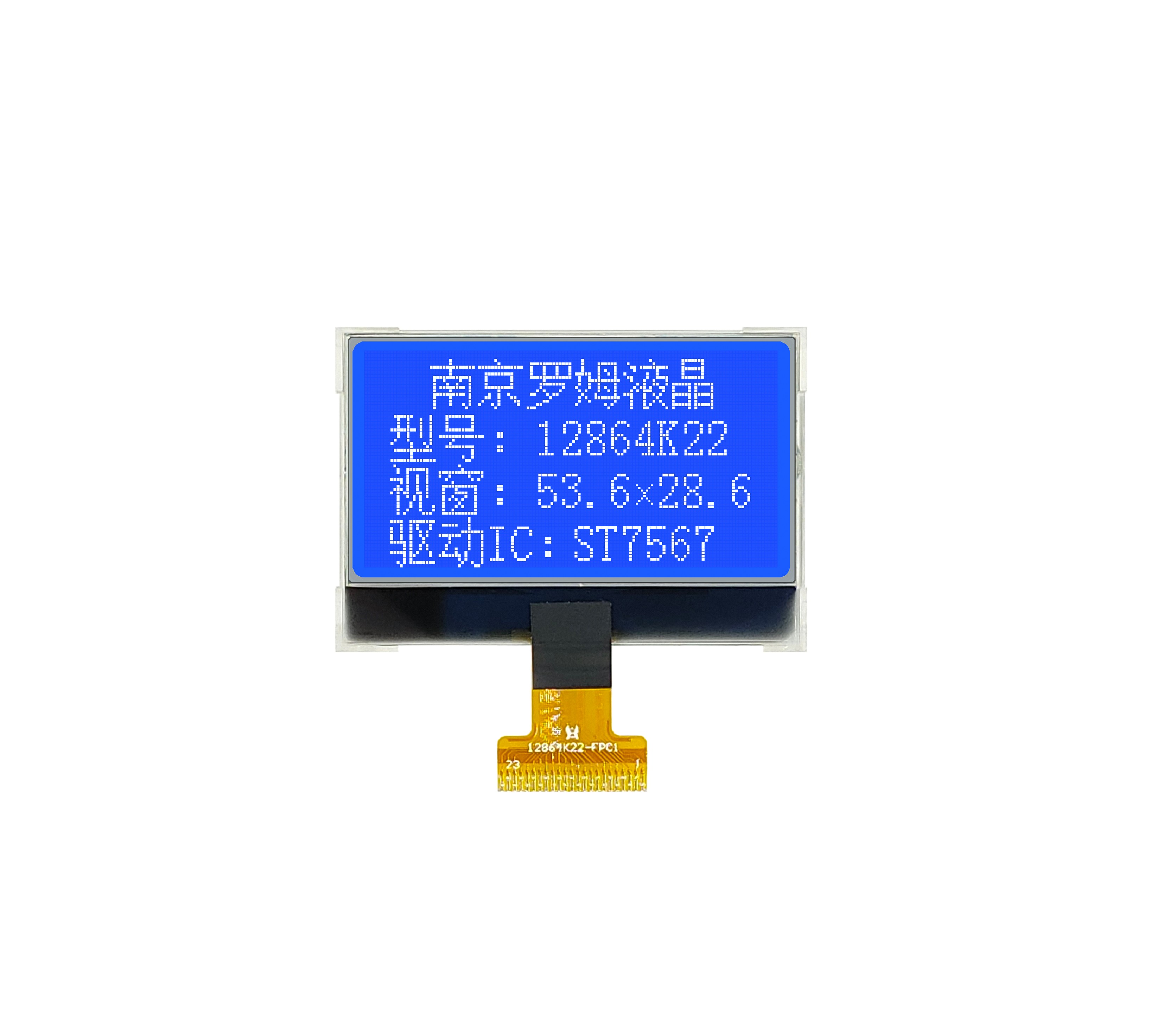

选哪款液晶模块，很多时候不是看谁参数堆得高，而是看谁在你的场景里刚好够用、又够稳定。WYM12864K22G就是这么一款定位清晰的产品：128×64点阵，STN蓝模全透负显，蓝底白字，2.15英寸横屏，用的是ST7567控制器。工作温区-10~60℃，面向室内和消费类应用，换来更简洁的电路和更有竞争力的成本。

一、ST7567：ST7565缺货周期里跑出来的替代款
做过12864屏的工程师对ST7565这颗IC不陌生。矽创的ST7565系列曾经是128×64 COG屏的主流控制器，前几年芯片缺货周期里供货时断时续，很多厂家被迫找替代方案。ST7567就是矽创自己推出的升级替代型号，指令集向下兼容ST7565，原有软件代码只需微调初始化序列即可移植。ST7567的显示RAM是65×132位（132路SEG + 64路COM + 1路ICON），驱动这块点阵图形液晶模块时，列地址从04H开始（132列中128列居中，左右各偏2列），行地址对应64行COM。它支持8位8080并口、8位6800并口和4线SPI三种接口模式，通过P/S和C86两个引脚的电平组合切换。对于正在用ST7565做产品、又担心供货的项目来说，换成ST7567方案的迁移成本很低。

二、外围从10颗电容精简到2颗：集成度提升带来的好处
ST7567和ST7565最大的硬件差异在电源管理。ST7565系列的倍压电路需要外接大约10颗电容，分别对应C1P/C1N、C2P/C2N、C3P/C3N等电荷泵节点，PCB布局复杂，BOM清单也长。ST7567把振荡电路、电荷泵、稳压电路和温度补偿全部集成到了芯片内部，外围只需要2颗电容就能工作。
这件事的实际影响：
1. PCB面积缩小，对58.9×40.5mm这种紧凑模块来说尤为宝贵。
2. BOM物料减少，大批量生产时采购和贴片成本都跟着降。
3. 电容老化、虚焊导致的显示故障点减少，长期可靠性反而提升。
从引脚定义上也能看出这种差异。WYM12864K22G的23Pin FPC上，电源相关引脚是V0、XV0、VG三个，对应ST7567内部稳压电路的不同节点，而不是ST7565那种需要外接多个泵电容的设计。

三、-10~60℃：不是所有屏都需要扛零下二十度
WYM12864K22G的工作温区是-10~60℃，存储温度-20~70℃。看到这个参数，可能有人会觉得"不够宽"。实际上这是一个定位选择。罗姆液晶的12864液晶模块产品线里，既有-20~70℃的宽温型号，也有WYM12864K22G这种面向室内环境的标准温区型号。-10~60℃覆盖的场景包括：门禁考勤机、智能温控面板、3D打印机操作面板、桌面式测量仪器、小家电显示屏。这些设备要么在室内恒温环境运行，要么在适配器供电的消费类整机里，实际环境温度很少跌到0℃以下。硬上宽温屏，物料成本上去了，终端产品的价格竞争力反而下降。ST7567内置温度补偿电路，补偿斜率约-0.15%/℃，在标称温区内会自动修正对比度漂移。只要应用场景不涉及户外或车载，这个温区完全够用。

四、STN蓝模负显与白色侧背光：光学表现拆解
WYM12864K22G采用STN蓝模、全透、负显配置，即蓝底白字。全透式液晶本身不反射环境光，必须依靠背光才能显示内容，换来的是均匀的对比度和不依赖光照环境的可读性。6:00视角方向意味着正面直视效果最佳，从上下方向斜视会有轻微对比度衰减，这在桌面式和壁挂式设备上不是问题。背光采用侧面LED加导光板结构，3.0V供电，典型电流60mA，范围40~80mA。导光板将侧面LED的光线均匀打散到整个显示区域，实际观感亮度一致，没有明显的亮斑或暗角。蓝底白字的配色在门禁考勤、温控面板这类需要长时间查看的设备上清晰耐看。
ST7567内置的温度补偿电路会根据环境温度自动微调驱动电压，在-10~60℃范围内维持对比度稳定。STN液晶在低温端响应速度略降，属于物理特性，回温后自动恢复。

五、23Pin FPC双面接触：接口配置与移植要点
WYM12864K22G的FPC是23Pin双面接触设计，引脚顺序从1到23依次为：VDD、P/S、C86、VSS、VG、XV0、V0、VSS、DB7~DB0、VDD、/RD(E)、/WR(W/R)、A0、/RES、/CS。其中P/S接高电平选并口、接低电平选串口；C86在并口模式下高电平为6800时序、低电平为8080时序。这块液晶模块的接口配置逻辑和ST7565系列一脉相承，老工程师拿到手就能上手。串口模式（P/S=L）下，DB7作SCL时钟线，DB6作SDA数据线，其余DB引脚接VSS，/RD和/WR接VSS。4线SPI为写-only模式，不支持读回，但对绝大多数只需要推送显示数据的应用来说足够。从ST7565方案移植代码时需要注意两点：一是列地址起始值不同（ST7565常见02H偏移，ST7567是04H偏移），二是初始化命令中的升压比设置命令在ST7567上已取消（内置固定倍率），其余显示开关、起始行、ADC方向、对比度调节等指令完全一致。

六、应用场景
WYM12864K22G适合的典型场景包括门禁考勤终端、智能温控面板、3D打印机操作面板、桌面仪器显示屏。2.15英寸横屏适合图标加文字的菜单布局，60mA背光电流对适配器供电的设备毫无压力。对这类消费类液晶屏模组来说，够用、稳定、好采购比参数堆砌更重要。更多12864液晶屏选型可根据温区、接口和尺寸按需选择。

FAQ：常见问题解答

Q1：WYM12864K22G是什么显示模式？
A1：STN蓝模、全透、负显，即蓝底白字。6:00视角方向，正面直视效果最佳。

Q2：ST7567和ST7565软件兼容吗？
A2：指令集基本兼容，显示开关、起始行、ADC方向、页地址、对比度等指令完全一致。主要区别是列地址起始偏移不同（ST7567为04H），且ST7567取消了升压比设置命令，初始化序列需要微调。

Q3：工作温度-10~60℃会不会太窄？
A3：这取决于应用场景。室内设备如门禁考勤、温控面板、小家电完全够用；如果涉及户外或车载，建议选择-20~70℃的宽温型号。

Q4：背光电流多大？
A4：白色侧背光，3.0V供电，典型电流60mA，范围40~80mA。导光板均匀布光，整屏亮度一致性好。

Q5：支持SPI串口吗？
A5：支持。P/S引脚接低电平即进入4线SPI模式，DB7为SCL时钟、DB6为SDA数据，/RD和/WR接VSS。也可以通过P/S接高电平选8位并口，C86切换8080或6800时序。

Q6：内置中文字库吗？
A6：没有。ST7567是纯图形点阵控制器，内部只有显示RAM，不内置任何字符字库。显示中文或ASCII字符都需要主控侧提供字模数据，按图形方式写入RAM。

Q7：支持软件180度翻转吗？
A7：支持。通过ADC寄存器切换列映射方向、SHL寄存器切换COM扫描方向，两者组合即可实现显示内容180度旋转，无需改硬件。

Q8：模块外形和视窗尺寸是多少？
A8：外形58.9×40.5×6.9mm，约2.15英寸对角线；视窗53.6×28.6mm，有效显示区48.61×24.93mm。横屏比例约2:1，适合图标加文字的菜单式界面。
