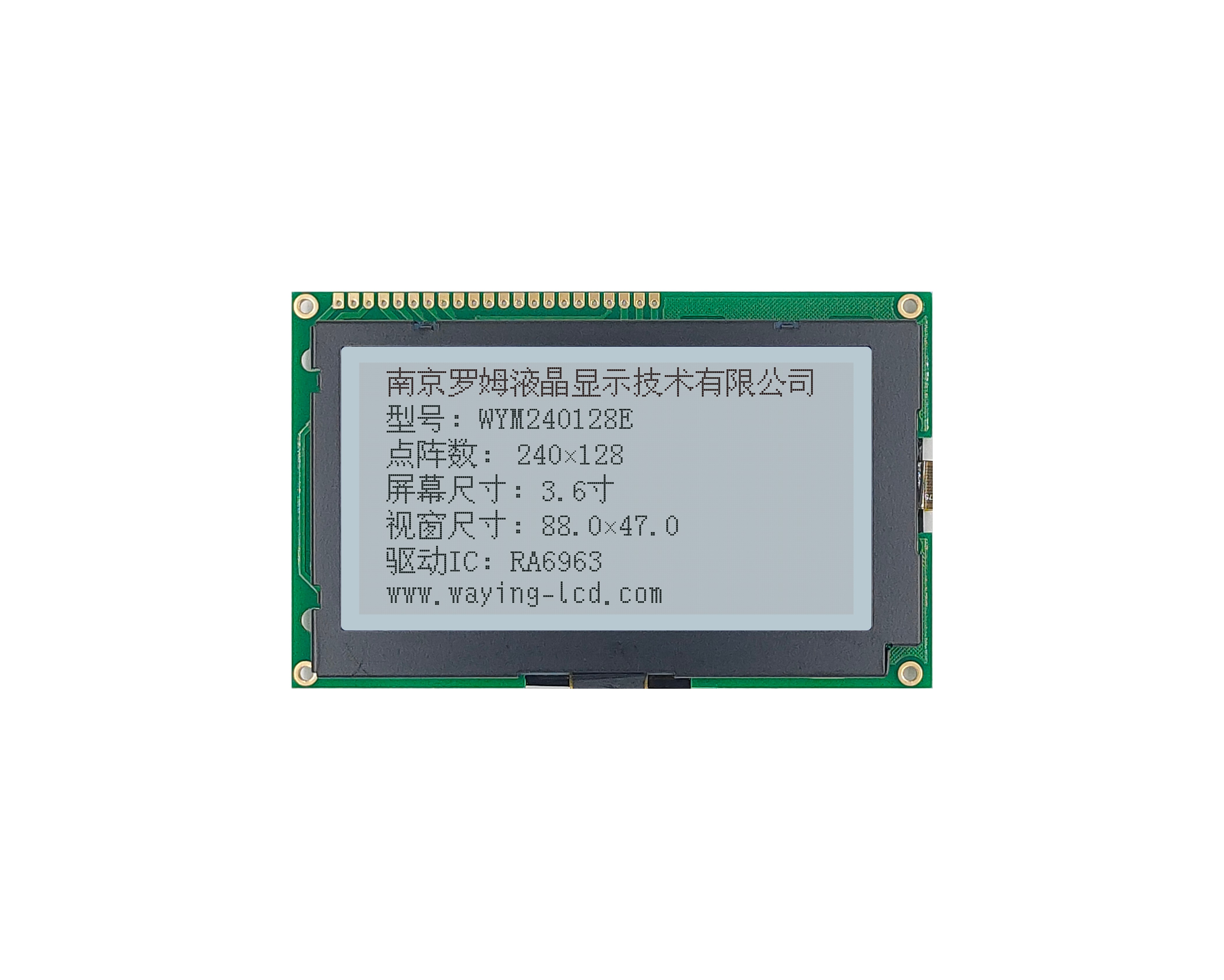

在液晶模块行业，一款产品能连续量产近二十年并不多见。WYM240128E从2007年量产至今，现在搭载RA6963控制器，COB工艺，5V供电，22Pin排针接口——T6963C停产后由RA6963无缝替换，至今仍在数控设备、纺织机械和老款工业仪表里稳定服役。它不是最薄的、不是最低功耗的，但在"原位替换"和"系统兼容"这两件事上，几乎没有对手。

一、RA6963：纯控制器架构决定了什么
RA6963（以及它所兼容的T6963C）是一颗纯粹的显示控制器，自身不带液晶驱动输出，必须外挂列驱动IC（如KS0086，80路SEG输出）和行驱动IC才能驱动面板。控制器负责逻辑和显存管理，驱动IC负责生成SEG/COM扫描信号，两者分工明确。
连锁反应如下：
1. 需要外接SRAM作显存。240×128点阵约需8KB，板子上有一颗独立静态RAM。
2. 控制器通过16位地址总线访问显存，文本区、图形区、外部字库区地址由软件自由分配。
3. 内置CG ROM存ASCII点阵，文本模式下写字符编码即可显示，不用逐点刷新。
4. 支持文本、图形、图文混合三种模式。图形模式画波形曲线，文本模式刷参数菜单，混合模式下用文本层叠加属性。
RA6963的LQFP-67封装与T6963C完全一致，引脚定义和指令集100%兼容，原有T6963C代码不改一行就能跑。相比T6963C，RA6963还新增了双字库选择（Font-01/Font-02）、粗体显示、整屏反白、光标自动移动和8级闪烁时间设置。

二、COB工艺：金属框、厚PCB、通孔排针
COB（Chip On Board）是把控制器裸芯片直接邦定在PCB上，用黑胶封装保护。作为一款经典的cob显示屏，这款液晶模块的PCB面积较大、元器件较多，但结构也更"皮实"。外形108.25×67.0×11.8mm，厚度主要来自金属屏蔽框和双侧LED背光导光结构。金属框通过Pin 1（FG）接系统地，提供电磁屏蔽，在数控设备这种强电磁干扰环境里是实打实的优势。22Pin单排排针间距2.54mm，通孔焊接而非FPC插座——维修时一把烙铁就能更换，不需要热风台和FPC对位。
关键规格一览：

三、5V单电源与+24V DC-DC升压
WYM240128E的VDD和背光都是5V，板上已集成限流电阻，A、K之间直接加5V即可点亮背光，典型电流60mA。VEE引脚输出约+24V，由板上DC-DC升压电路产生，供液晶驱动使用。对比度通过V0引脚外接电位器实现：电位器一端接VEE（+24V），另一端接VSS（0V），中间抽头接V0，旋转即可改变V0电压。电位器调节直观、不需要软件介入，在工业设备面板上开一个小孔就能现场调整。老设备面板上那个藏着电位器的小孔，大概率就是RA6963/T6963C这类方案留下的痕迹。

四、RA6963通信协议：状态字检查是必选项
RA6963的通信协议有一个硬性要求：每次写命令或数据前必须读取状态字。STA0位表示命令执行能力，STA1位表示数据读写能力，必须同时为1才能发下一个字节。如果跳过状态检查直接写数据，在高速MCU上很容易出现花屏或丢字。数据写入分两步：先送数据字节，再送命令字节。命令可带0个、1个或2个参数。比如设置显示模式需1个参数，设置地址指针需2个参数。这种"数据+命令"的双字节结构让功能控制更细致，编程时需要注意发送顺序。FS引脚（Pin 19）是字体选择：接高电平时文本模式用6×8字体（一行40字符），接低电平时用8×8字体（一行30字符）。硬件引脚切换，不用改软件。这套协议从T6963C时代延续至今，RA6963原封不动继承。

五、T6963C停产后，这款屏凭什么还在量产
规格书原始版本日期是2007年8月，最早采用T6963C。东芝宣布T6963C停产后，大量存量设备面临维修无件可换。RA6963在这个节点成为行业通用替代方案：
1. 封装引脚完全一致。LQFP-67封装，PCB Layout不动，直接换料。
2. 指令集100%兼容。状态字检查、数据先行命令在后、FS硬件字体选择，固件零修改。
3. 供货有保障。
4. 5V逻辑直连。很多工业PLC和老款单片机仍是5V系统，不需要额外的电平转换。
再加上存量设备基数庞大——数控系统、纺织机械里T6963C方案装机量以万计，设备在服役就需备件。罗姆液晶至今保留这条240128液晶模块产品线，出厂统一搭载RA6963。给老机柜换屏，5V、22Pin的WYM240128E这款液晶模块插上去就能用，程序原封不动。

六、应用场景
WYM240128E适合数控系统操作面板、纺织机械显示器、老款工业仪表维修替换、电梯控制显示屏等5V系统原位替换场景。作为一款久经考验的工业液晶屏模块，-20~70℃工作温区满足绝大多数工业环境要求。需要注意它只有8位并口、没有SPI，选型时确认主控有足够的IO口即可。

FAQ：常见问题解答

Q1：WYM240128E现在用的是什么控制器？
A1：目前出厂统一搭载RA6963控制器。T6963C已停产（EOL），RA6963在封装、引脚和指令集上完全兼容T6963C，原有T6963C代码无需修改即可驱动。

Q2：是5V还是3.3V供电？
A2：5V单电源供电，VDD和背光都是5V。板上内置DC-DC升压产生约+24V液晶驱动电压从VEE输出，不需要外部负压。

Q3：对比度怎么调？
A3：V0引脚外接10kΩ电位器，两端分别接VEE（+24V）和VSS（GND），中间抽头接V0，旋转即可调节。属于硬件电位器调节，不是软件寄存器调节。

Q4：支持SPI串口吗？
A4：不支持。RA6963/T6963C只有8位并行接口（8080时序），没有串口模式。选型时需确认主控有足够的IO口连接8位数据总线和控制信号。

Q5：模块上的SRAM是做什么用的？
A5：RA6963是纯控制器，芯片内部不带显存，板载一颗8KB静态RAM专门存储显示数据。文本区、图形区地址由软件自由分配，用户无需额外外挂显存。

Q6：FS引脚有什么作用？
A6：FS是字体选择脚，接高电平用6×8字体（一行40字符），接低电平用8×8字体（一行30字符）。硬件切换，不需要软件配置。

Q7：工作温度范围是多少？
A7：工作温度-20℃~+70℃，存储温度-30℃~+80℃。STN蓝模负显在低温下响应稍慢，属于液晶材料正常现象。

Q8：FG引脚一定要接地吗？
A8：FG是金属屏蔽框接地脚，内部已连VSS。强电磁干扰环境（数控设备、变频器附近）建议接系统大地以提升显示稳定性；普通应用悬空也能工作。
