维修车间和老设备改造项目里，128×128点阵的液晶模块有个特殊需求：大量2000年后装机的工业仪表、医疗仪器还在服役，屏却到了寿命。WYM128128A2就是为这类场景保留的COB模块——方形屏、5V供电、20Pin排针、RA6963控制器，换上去程序一行不用改。

一、产品全貌：一张表看清楚
所有参数都来自官方规格书：

二、128×128方形屏：老仪表盘面的标准规格

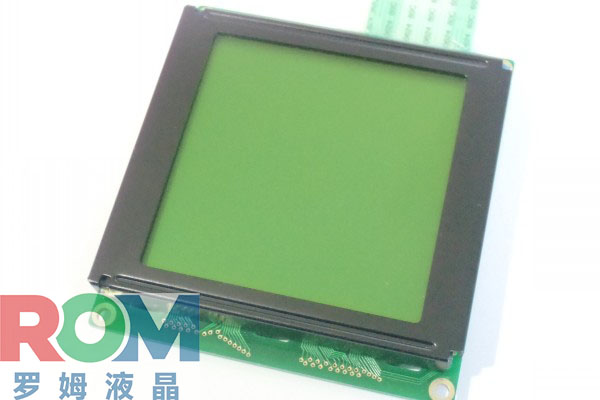

这块屏是正方形：49mm见方视窗、44.77mm见方有效区，和传统仪表盘面天然契合。文本模式一屏排21列16行6×8字符，菜单、参数、单位绰绰有余；图形模式还能画曲线和图标。蓝膜全透负显是经典组合：不点亮处呈深蓝底，点亮笔画透白光，蓝底白字对比锐利，白色侧背光从边缘导光，亮度均匀。

三、COB架构：一颗模块自成系统
拆开看这颗模块的电气框图，配置在今天依然很"硬核"：
1. 主控是RA6963控制器，负责命令解析和显存管理；
2. 板载一颗62256静态RAM，容量32K，文本区、图形区地址由软件自由分配，不用外挂显存；
3. 四颗S6B2086驱动IC分工扫描——两颗管128路线驱动（列），两颗管128路行驱动；
4. 4M晶振提供时钟，内置DC-DC电路把5V升压成液晶所需的负压VEE。
打个比方：控制器是总指挥，32K显存是作战地图，四颗驱动IC是前线，升压电路是后勤，主控单片机只需发命令，刷新、扫描、升压全部在模块内部闭环。

四、20Pin并口：两个新手容易踩的坑
这颗液晶模块的接口走20Pin单排排针，1.0mm间距直插焊接，8080八位并口。调这种屏有两个经典坑：
1. 状态字必须读。每次发命令或数据前先读状态字，STA0、STA1同时就绪才能发下一个字节，高速单片机跳过这步，表现就是随机花屏丢字；
2. 对比度靠电位器。3脚V0外接10K~20K电位器，两端接VEE和VSS，抽头接V0，旋转即可现场调对比度，面板开孔就能校准。
17脚FS是字体选择：接高用6×8字体一屏21列，接低用8×8字体一屏16列，硬件切换不用改软件。

五、宽温与抗干扰：COB工艺的老本行
工作温度-20℃到+70℃，覆盖户外机柜、冬季机房、夏季暴晒机箱。COB工艺把裸芯片直接邦定在PCB上、黑胶滴封，信号走线极短，没有FPC插座、板对板连接器这些接触环节。很多工程师找抗干扰液晶屏，要的就是这种链路短、结构件少的模块，过EMC测试心里有底。

六、典型应用场景
1. 医疗仪器维修与备件：老款监护、检验设备换屏，医疗液晶屏替换最怕接口不对要改板、指令不兼容要重写程序，这颗屏原位换、程序不动；
2. 工业仪表、电力监控盘：方形盘面配方形屏，蓝底白字读数清晰；
3. 存量RA6963设备改造：纺织机械、数控系统装机量巨大的老方案，备件不能断。
选替换屏别只对着数据手册猜，建议找液晶模块生产厂家核对引脚定义和控制器版本，拿样片在老主板上点亮验证，确认对比度行程和背光极性对路再批量换。

七、选型小结
WYM128128A2不是追新的产品，价值在"兼容"和"可靠"：128×128方形规格匹配一代老设备盘面，COB架构抗振抗干扰，5V并口加电位器调对比度，维持着二十年前的简单直接。设备还在用20Pin排针老屏的话，这颗液晶模块就是让它再服役十年的那块拼图。

FAQ：常见问题解答
Q1：供电是3.3V还是5V？
A1：5V。VDD和背光默认都是+5.0V，模组内部带升压和背光限流；3.3V系统不能直接供，电源和电平都要做5V适配。

Q2：对比度怎么调节？
A2：3脚V0外接10K~20K电位器，两端接VEE和VSS、抽头接V0，旋转即改变驱动电压，面板开孔即可现场调。

Q3：支持串口通信吗？
A3：不支持。只有8080时序的八位并行接口，主控需要提供8根数据线加/WR、/RD、/CE、C/D等控制信号。

Q4：上电后偶尔花屏、丢字是什么原因？
A4：多数是程序没做状态字握手。每次写命令或数据前必须读状态字，STA0、STA1同时为1再发送，高速MCU尤其要注意。

Q5：FS引脚是干什么用的？
A5：字体选择脚。接高电平时文本模式用6×8字体，接低电平用8×8字体，硬件电平切换，不需要软件配置。

Q6：显存需要自己外挂吗？
A6：不需要。模组板载32K静态RAM，文本区和图形区的地址由软件自由分配，主控只管写内容。

Q7：低温使用要注意什么？
A7：屏支持-20℃工作。低温时液晶响应变慢、对比度略变属正常现象，开机后自行恢复，也可微调V0电位器补偿。
