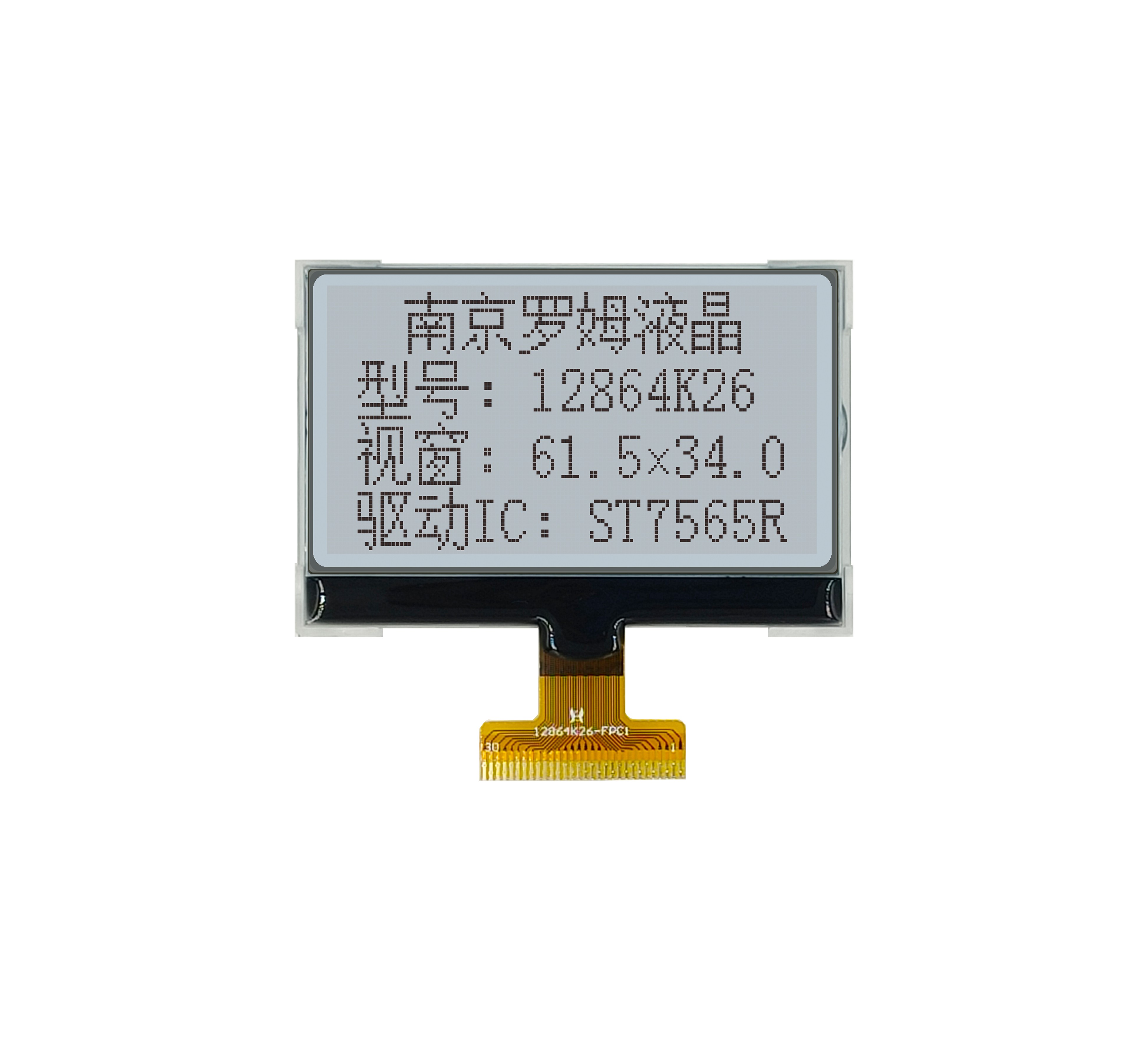

今天拆解的这款128×64点阵液晶模块WYM12864K26G，走的是"大视窗+全接口"路线。给野外设备选屏的工程师常有两个打架要求：字要大、太阳下看得清，接口还要新老主板都能接——它2.42英寸、蓝膜负显、ST7565R控制器，把6800并口、8080并口和4线串口全包了。

一、产品全貌：一张表看清楚
所有参数都来自官方规格书：

二、大视窗蓝膜屏：读数这件事，一寸大一寸强
这款液晶模块最直观的特点是大：61.5×34mm的视窗、55mm宽的有效显示区，在12864规格里属于第一梯队。面板上显示流量、压力、液位这类数字，字号能排得很宽松，操作人员隔着一步远也能读准。显示模式是STN蓝膜、全透、负显：不点亮处呈深蓝底，点亮笔画透白光，蓝白对比在野外强光和机房暗光下都很稳。配白色侧背光，LED从边缘导光，整屏亮度均匀，夜间值守不刺眼。

三、三个接口模式：两颗引脚决定一切
这颗液晶模块的接口设计值得单独讲。30Pin里有两个模式脚，电平组合决定通信方式：
1. 29脚P/S接高、28脚C86接高：6800时序并口，适配老款日系主控和沿用6800总线的存量设备；
2. P/S接高、C86接低：8080时序八位并口，刷新快，主流MCU最常用；
3. P/S接低：切到4线串口，DB7变时钟、DB6变数据，片选、A0保留，三四根线完成通信。
等于一块屏备了三套方言：老设备说6800它听得懂，新主板说8080它接得住，IO紧张的手持机说串口它也能聊。物料清单上只放一个型号，采购和备料都省心。

四、ST7565R驱动：升压温补内置，主板只供3.3V
ST7565R把升压电路、温度补偿、振荡源都集成在芯片里。官方供电参考图上，升压回路和V0~V4分压脚配的电容（1μF和2.2μF）在模组上已经配齐，主板给一路3.3V即可工作，不用外挂负压、不用电位器。低电压是这颗控制器的另一个底子：逻辑部分1.7V起就能维持，电池供电的便携设备在电量下降时依然显示稳定。屏幕扫描方向可由寄存器配置，装反了软件设一下就180°翻转。罗姆液晶出货前会逐片检验对比度和显示一致性，到手核对一遍初始化序列就能点亮。

五、焊接FPC加注塑背光：为野外工况准备
30Pin FPC是双面接触、直接焊在主板上的，没有插座高度、没有接插件松动环节，整机厚度压到6.9mm。背光采用注塑结构，导光件和壳体一体成型，抗振动、防尘都比拼装式扎实；模组内部已做背光限流，典型3.0V、75mA，主板不用再挂限流电阻。加上-20℃到+70℃的工作温区和两颗φ1.5安装孔，野外柜装、车载机架这类场景都能覆盖。

六、典型应用场景
这类宽温户外液晶屏里，大视窗的12864液晶屏常出现在这些地方：
1. 石油燃气设备：井场 RTU、燃气计量终端，野外温差大、要求强光可读，并口串口都要兼容；
2. 户外计量与环保监测：水电气表、环境监测站，蓝底白字夜间背光两用；
3. 工业面板和充电桩人机界面：6800老总线升级、8080新设计混用的产线，一颗屏通吃；
4. 便携检测仪器：串口省线、3.3V低功耗，电池续航友好。
选工业液晶屏别只盯分辨率，建议把接口时序、背光供电和实际温区做成检查单，拿样片在自己主板上跑一遍高低温和强光，比读数据手册踏实。

七、选型小结
WYM12864K26G是一块把"看得清"和"接得上"放在第一位的液晶模块：61.5mm大视窗配蓝膜负显，读数距离远；P/S加C86两颗引脚切出6800、8080、串口三种模式，新老设备通吃；焊接FPC、注塑背光和-20~70℃宽温守住野外可靠性。产品要在户外或工业现场长期挂着，这块屏值得放进候选清单。

FAQ：常见问题解答

Q1：6800、8080和串口三种模式怎么选？
A1：由29脚P/S和28脚C86的电平组合决定。P/S接高时C86接高是6800并口、接低是8080并口；P/S接低就是4线串口，按主控的总线习惯接即可。

Q2：切到串口后用哪几根线？
A2：片选/CS、A0、时钟（DB7复用）、数据（DB6复用）加电源地，三四根信号线即可，刷屏速率满足菜单和参数界面。

Q3：升压电容需要自己在主板上焊吗？
A3：不需要。升压回路和V0~V4分压所需电容在模组上已按官方参考电路配齐，主板只供3.3V。

Q4：背光接3.3V行吗？
A4：背光额定3.0V、范围2.7~3.2V，限流已在模组内部。建议按3.0V供电，长期超压会缩短LED寿命。

Q5：FPC是插接还是焊接？
A5：焊接式，30Pin双面接触软排线直接焊在主板上，没有外接插座，抗振动且整机更薄。

Q6：冬天低温开机字迹发淡是故障吗？
A6：不是。低温下液晶黏度上升响应变慢，ST7565R内置温补会在工作中把驱动电压拉回最佳点，几分钟内对比度自然恢复。

Q7：5V单片机可以直接接线吗？
A7：不建议。模组VDD为3.3V，输入极限VDD+0.3V，5V电平要加电平转换，电源也要单独供3.3V。

Q8：屏幕装反了要返工结构吗？
A8：不用。行列扫描方向都能通过寄存器修改，软件设置即可实现180°翻转显示。
