一、测评对象：一块"拉长"的屏

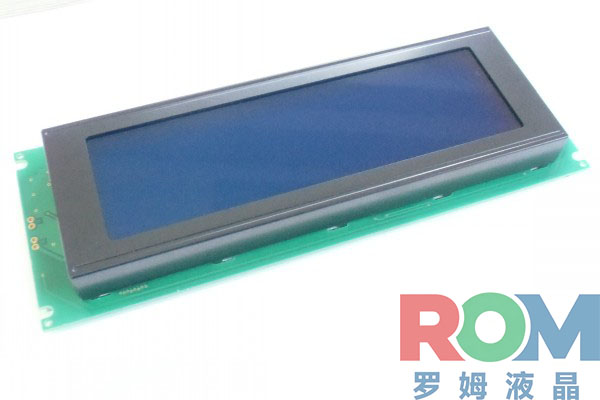

这次测评的对象，是一块240×64点阵的超宽条液晶模块，型号WYM24064B。它的外形做到了180.0×65.0×13.5mm，对角线约5.18英寸，但有效显示区不是常规比例，而是一条127.16×33.88mm的横向长条，宽高比接近3.75:1。这种比例天生为设备面板上的"状态条"而生——伺服驱动器、控制柜、电力仪表，面板留给显示的位置往往就是一条横缝，常规方屏塞不进去，小屏又看不全数据。

二、核心参数一览
测评先看纸面参数，以下数据全部来自该型号正式规格书：

三、架构拆解：240列怎么驱动
作为一块工业液晶显示屏，它的内部配置在长条屏里算"用料给足"的：
1. 控制器：现出厂统一搭载瑞佑RA6963，封装、引脚、指令集完全兼容T6963C。T6963C这颗经典控制器已停产多年，存量设备换屏时老代码不用改一行，这是老产线维护最实际的价值。
2. 显存：板载62256静态RAM，容量32K。240×64的显存映射只占用约1.9K，其余空间可划分文本区、绘图区和自定义字符，刷屏时主机不必反复重发整屏数据。
3. 驱动阵列：4颗S6B2086驱动IC，3颗负责列驱动（seg1~80、81~160、161~240），1颗负责行驱动（com1~64），1/64 duty、1/9 bias足额配置，不靠超频省料。
4. 负压与背光：DC-DC负压电路模组内置，对比度通过V0脚外接10K~20K电位器调节；背光限流电阻直接做在PCB上，A/K脚加5V即可，典型电流90mA。
5. 接口与时序：22Pin双排2.54mm排针，8位数据总线配/WR、/RD、/CE、C/D、/RST标准8080时序，板载4M晶振；FS脚可切字体，高电平6×8（一屏40列×8行），低电平8×8（一屏30列×8行）。
售后偶尔接到长条屏花屏、乱码的咨询，排查下来常见原因有两个：一是主机没读状态字就连续发指令，高速MCU下指令被丢弃；二是V0电位器受震动后阻值漂移。这属于并口控制器屏的通用接线注意事项，按规格书时序握手、电位器点胶即可，与屏本身质量无关。

四、光电数据与可靠性
光电参数同样是硬指标：水平视角±30°、垂直-15°~+30°（对比度≥2判据），对比度典型值5，响应时间开启200ms、关闭200~350ms。单色STN刷状态字和数据量绰绰有余。可靠性测试项也不含糊：高温80℃存储72小时、低温-30℃存储72小时、70℃工作48小时、50℃/90%湿度高湿72小时、-20~70℃温度循环10次，另加震动测试；出厂按MIL-STD-105E Level II抽样，致命缺陷AQL 0.65%。对工控液晶屏来说，这页数据比形容词有说服力。

五、说几句行业通病
测评不能只说好话。长条屏这个品类，行业里有几个常见的"省料点"，选型时建议对照：
1. 控制器以旧充新：T6963C停产多年，市场上翻新料、库存旧料并不少见，用在新设备上等于埋下断供隐患。认准出厂统一RA6963、指令兼容的方案，比赌库存料稳得多。
2. 背光限流外置：有些液晶模块把限流电阻甩给主机板，LED直加5V，电阻配错就烧灯珠。这款把限流电阻做在模组上，A/K之间直接供5V，省心也安全。
3. 驱动IC减配：240列理应由3颗列驱动足额驱动，个别方案靠降偏压、超duty硬撑，低温下容易出横纹。这款1/64 duty、1/9 bias加4颗驱动IC，余量是留够的。
上面这几点，罗姆液晶的规格书里都能直接查到对应设计，参数白纸黑字，不用拆样去猜。

六、典型应用场景
这种3.75:1的宽条屏，最对味的是面板上"只有一条横位"的设备：伺服驱动器、工业机器人控制柜的状态显示，多功能电力监控仪表的多回路数据栏，化工仪表上流量、温度、压力同屏，都能一屏放下。5V单电源、2.54mm排针、-20~70℃宽温，对老产线改造和备件替换也很友好。

七、选型建议
长条屏选型，建议先要齐三份资料：正式规格书、机械图、控制器兼容性说明，重点确认负压方式、背光限流位置和工作温域。找正规液晶屏生产厂家索样时，把面板窗口尺寸和主控时序一起给齐，验证更快；这款液晶模块到手后先跑高低温和长稳测试，再批量上设备，是工业液晶模块最稳妥的导入方式。

FAQ：常见问题解答

Q1：WYM24064B是5V还是3.3V供电？
A1：逻辑VDD和背光都是5.0V单电源，背光限流电阻已板载，A/K脚直接加5V即可，典型背光电流90mA。

Q2：老设备用的是T6963C方案，能直接替换吗？
A2：可以。现出厂统一搭载RA6963，引脚封装和指令集完全兼容T6963C，原有初始化和绘图代码不用修改。

Q3：对比度怎么调节？
A3：V0脚外接10K~20K电位器，两端接VEE与VSS、抽头接V0，上电调到字迹最清晰即可；震动大的现场建议电位器点胶固定。

Q4：一屏能显示多少字符？
A4：FS脚高电平选6×8字体，一屏40列×8行；低电平选8×8字体，一屏30列×8行；图形模式下可任意绘图和显示汉字。

Q5：这个屏是串口还是并口？
A5：8080并行接口，22Pin双排2.54mm排针，8位数据总线配/WR、/RD、/CE、C/D，适合主控IO资源充足的工控主板。

Q6：低温下显示会不会变淡？
A6：STN材料在低温下响应变慢、对比度略有漂移是材料特性，这款工作温域-20~70℃，通过-30℃存储和温度循环测试；现场可用V0电位器补偿对比度。
