一、测评对象：12864里的"大块头"

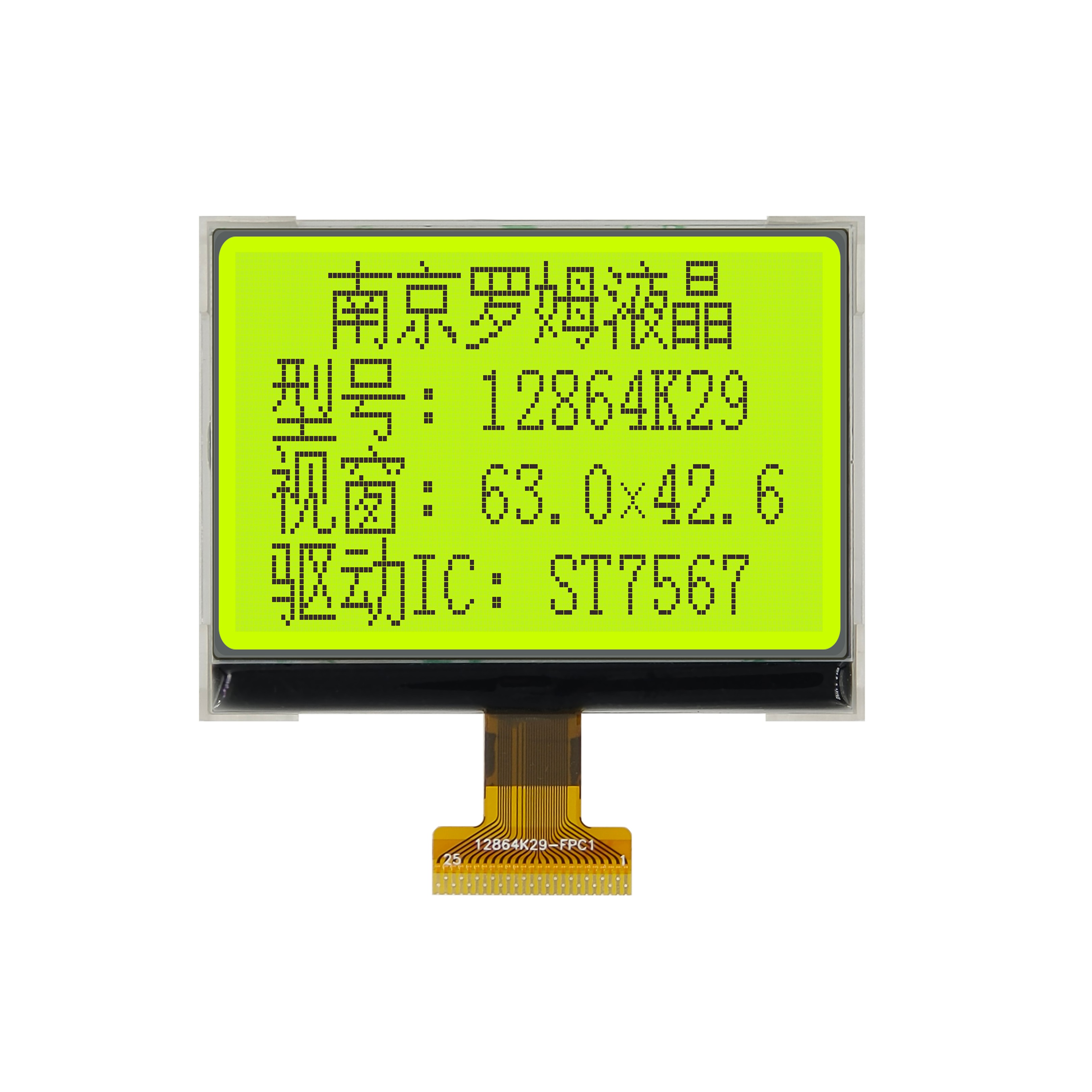

这次测评的，是一块128×64点阵的液晶模块，型号WYM12864K29G。12864规格的屏市面上一抓一大把，但这块的有效显示区做到了56.27×38.35mm，对角线2.68英寸，属于12864里尺寸最大的一档。外形68.3×51.9×6.9mm，视窗开口63.0×42.6mm——设备面板上想塞一块"字大、看得全"的单色屏，又不想上TFT彩屏增加成本和功耗，这一档尺寸正好填这个空。

二、核心参数一览
数据全部来自该型号正式规格书：

三、接口测评：一块屏，三套"方言"
这块液晶模块的接口设计是测评重点。作为一块工业用液晶屏，它的25Pin FPC上两个模式脚决定通信方式：P/S脚（23脚）拉高走并口，此时C86脚（22脚）拉高为6800时序、拉低为8080时序；P/S拉低则进入4线串口，C86状态无所谓。
1. 并口模式：8位数据总线DB0~DB7配/WR、/RD、/CS、A0，时序和常见8080 MCU直接对应。
2. 串口模式：只用两根线——15脚DB7作SDA串行数据、14脚DB6作SCL串行时钟，其余DB0~DB5不用，按规格书要求短接到VDD；/WR、/RD脚同样短接VDD。
3. 主板只供3.3V单电源：升压电路在ST7567内部，V0与XV0之间、VG到地各接一颗1μF电容即可，电容要尽量靠近FPC引脚摆放。
售后咨询里有一类问题出现频率不低：串口模式下整屏白屏或乱码。排查几乎都集中在两点——P/S脚没有可靠拉低（悬空时电平不定），或者DB0~DB5图省事没做处理。这两点属于模式接线的通用规范，规格书第6页写得很明确，装机前对照一遍就能避开，和屏本身无关。

四、2.68寸视窗的细节
大屏有大屏的讲究。这块屏的点不是正方形：点尺寸0.39×0.55mm，点间距0.44×0.60mm，纵向略宽。这是玻璃排布的物理结果——128列点排56.27mm、64行点排38.35mm，两个方向的点距天然不相等。带来的影响是：直接按点阵画正圆，屏上会显示成略扁的椭圆，做仪表表盘、圆形刻度的软件要做一个简单的纵横比补偿。这不是缺陷，而是非方点屏的通用特性，选型时心里有数即可。这款液晶模块的背光用的是注塑式白色侧背光，发光均匀性比散件拼装的好；配合蓝膜全透负显，底色蓝、字符白，车间和设备间的常规照明下对比度足够。行/列扫描方向寄存器可改，屏幕支持180度翻转，安装方向不受限。

五、说几句行业通病
测评要挑刺。这个尺寸段的COG屏，行业里有几个常见坑：
1. FPC手工焊虚焊：0.8mm间距的双面接触FPC，手工烙铁焊容易虚焊、连焊，热压机或回流焊才是正经工艺，小作坊出的货常常栽在这一步。
2. 升压电容随意摆放：V0/XV0/VG三颗电容离FPC引脚一远，升压回路走线变长，低温下容易出现显示闪烁、横纹。电容就近摆放、容值用足1μF，是规格书白纸黑字的要求。
3. 尺寸参数玩文字游戏：标"2.6寸"却不敢标有效显示区。选屏要看有效显示区这个硬数字——这块是56.27×38.35mm，直接拿去和面板窗口对，不会出错。
上面这几条，罗姆液晶的规格书和机械图里都给了明确数据，不用靠拆样去碰运气。

六、典型应用场景
2.68寸的大视窗最适合"一屏要同时显示多组数据"的场合：化工仪表上的流量、压力、温度同屏，配电终端的回路参数，检测仪器和环境监测设备的读数加状态提示，都能排得开。3.3V单电源、串口模式下只占主控两三个IO，对手持和嵌入式设备也友好。

七、选型建议
这类定制液晶屏选型时，建议把三件事确认在前面：面板窗口和有效显示区是否匹配、主控走并口还是串口（串口时DB0~DB5和/WR、/RD记得短接VDD）、工作温域是否覆盖现场。找正规液晶屏供应商索样时把这几项连同FPC出线方向一起给全，能省掉大半调试时间；这块液晶模块到货后先跑一遍全亮全暗和高低温，再批量贴片，是稳妥的导入流程。

FAQ：常见问题解答

Q1：这块屏是并口还是串口？
A：两种都支持。P/S脚拉高走并口（C86再选6800或8080时序），拉低走4线串口，模式脚电平在硬件上固定即可。

Q2：串口模式怎么接线？
A：DB7（15脚）接SDA串行数据、DB6（14脚）接SCL串行时钟；DB0~DB5不用，按规格书短接到VDD，/WR和/RD同样短接VDD，A0脚正常接命令/数据选择。

Q3：供电需要几路？
A：逻辑和升压都只要3.3V单路电源，V0/XV0、VG各接一颗1μF电容；背光单独供3.0V（2.7~3.2V），典型电流75mA。

Q4：2.68寸指的是哪个尺寸？
A：指有效显示区56.27×38.35mm的对角线长度，不是外形尺寸；外形为68.3×51.9×6.9mm，开孔请按视窗63.0×42.6mm核对。

Q5：画圆为什么显示成椭圆？
A：这块屏点距横向0.44mm、纵向0.60mm，不是方点，直接按点阵画圆会被纵向拉伸，软件做一个纵横比系数补偿即可恢复正常比例。

Q6：高低温表现怎么样？
A：工作温度-20~70℃，存储-30~80℃，按规格书通过高低温存储、温度循环和湿热测试；低温下STN响应会略慢，属材料正常特性。
