一、测评对象：一块"三块拼图"式的宽条屏

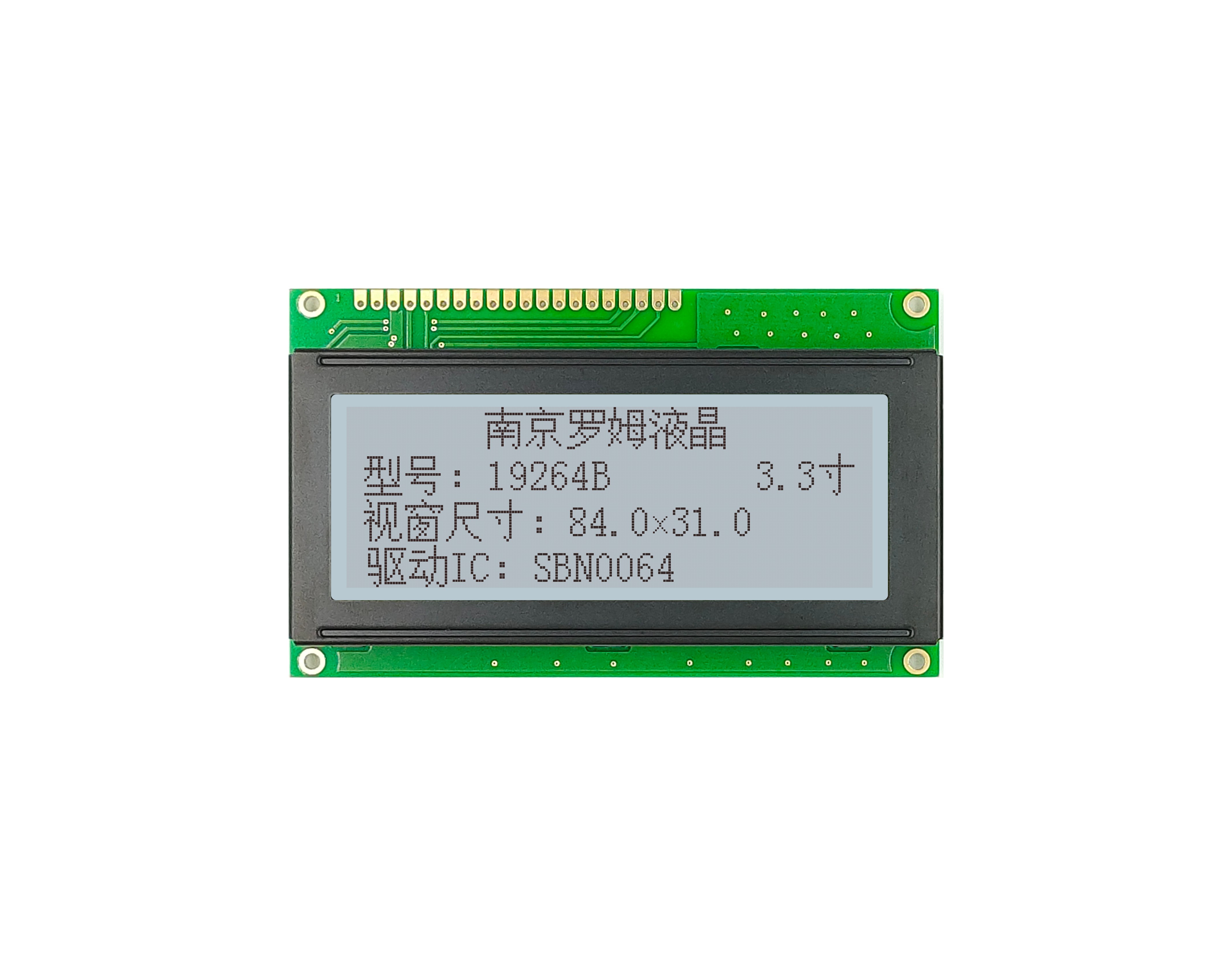

这次测评的是192×64点阵的液晶模块，型号WYM19264B。它的有效显示区78.67×26.19mm，对角线约3.26英寸，宽高比恰好3:1，外形100.0×60.0×11.7mm。192×64这个规格在单色屏里是经典的"小宽屏"：比128×64多了半屏列数，能多显示一行半数据；又比240×64的大长条短一截，面板有限的仪表和控制终端用起来更从容。

二、核心参数一览
数据全部来自该型号正式规格书：

三、架构测评：为什么192列要"三个和尚"
这块工业级液晶屏的内部结构很有代表性。192×64的屏幕由三片64×64的显示区横向拼成，电路上对应：
1. 三颗列控制器：分别驱动seg1~64、seg65~128、seg129~192三段，每颗自带显示缓存，地址各自独立。
2. 一颗行驱动器：负责com1~64的行扫描，三颗列控共用。
3. 片选逻辑：CS1、CS2两脚组合决定当前操作哪一片——"00"选左屏、"01"选中屏、"10"选右屏。
4. 外围极简：负压由模组内置DC-DC产生，V0脚接10K~20K电位器（两端VDD与VEE、抽头接V0）调对比度；/RST脚外接10K上拉和0.1μF电容；主板给5V单电源即可，背光限流电阻做在模组上。
和带外部显存、晶振的"大控制器"方案不同，这套架构没有外挂RAM、没有时钟电路，整屏数据由主控直接写入三片控制器各自的缓存。好处是链路短、器件少、长期供货稳定；代价是刷屏要按64列一段分段操作，跨片画一条横线时，主控得自己算好落点在哪一片。

四、两个必须讲清的通病
这个规格的屏在现场最常见的有两类问题：
1. 控制器停产与替换料。这套架构源自SBN0064/KS0108一代经典控制器，原厂料早已停产多年。市场上翻新料、拆机件不少，新设备用了等于埋下断供隐患。罗姆液晶这类19264液晶模块现出厂统一采用国产KS0108兼容控制器，引脚和指令集完全对应，老设备的初始化和绘图代码不用改一行，这是选料时最该写进协议的一条。
2. 5V和3.3V混接花屏。控制器是5V逻辑，主板如果是3.3V系统却按5V供电、或者反过来，高低电平落在临界点附近，就会出现随机花屏、缺画。规格书在引脚表下方专门用一句话强调：数字信号5V就用5V电源、3.3V就用3.3V电源，默认全5V出厂，需要3.3V版本下单时注明即可。

五、上手细节
这块液晶模块的6800时序接线逻辑简单直接：RS脚高电平传显示数据、低电平传指令；R/W脚高电平读、低电平写；E脚是使能，写操作在E的下降沿锁存数据，读操作在E为高时把数据放上总线。这和8080时序用/WR、/RD两根独立读写脚的写法不同，新上手的工程师把两套时序弄混，是点不亮屏的常见原因。对比度上电后通过V0电位器调到蓝底白字最清晰即可；点是0.36mm方点、0.41mm间距，横纵等距，画圆画刻度不用做比例补偿，这点比非方点屏省事。

六、典型应用场景
3:1的宽条比例，适合面板上"一条横窗"的设备：检测仪器上多路读数并排显示，多功能电力仪表的电压、电流、功率因数同屏，工业控制终端的状态字加进度条，都能排得开。2.54mm单排排针、5V单电源、COB滴封工艺，对老产线备件替换和维修市场尤其友好。

七、选型建议
选这类传统并口屏，建议把三件事确认在纸面上：控制器料号是否为现行量产料、逻辑电平与主板是否一致、复位和对比度外围是否按规格书配齐。找正规液晶屏厂家索样时，带上主板的供电电压和时序类型，能直接匹配对应版本；这款液晶模块到手后先跑全亮全暗、三片屏逐片寻址和高低温，再批量上设备，是成熟产线一贯的导入流程。

FAQ：常见问题解答

Q1：这款屏用什么控制器？和KS0108程序兼容吗？
A：属于KS0108兼容架构，列控×3加行驱×1，现出厂采用国产兼容料，指令集、引脚定义与SBN0064/KS0108完全对应，原有6800时序的驱动代码直接可用。

Q2：供电是5V还是3.3V？
A：默认逻辑和背光均5.0V单电源；3.3V系统可下单时说明，按3.3V版本出厂。注意不要混用，电平在临界点会导致花屏。

Q3：接口是6800还是8080时序？
A：6800时序，RS选数据或指令、R/W选读写方向、E脚使能；引脚表里没有独立的/WR和/RD，移植8080程序时要按时序改写。

Q4：CS1、CS2怎么接？
A：两脚组合选片：CS1/CS2为00选左64列、01选中64列、10选右64列；刷屏时主控按X地址所在区段切换片选。

Q5：对比度怎么调？要加负压电路吗？
A：不需要，DC-DC负压模组内置；V0脚接10K~20K电位器，两端接VDD和VEE、抽头接V0，上电调至字迹最清晰即可。

Q6：能显示汉字吗？
A：控制器本身不带字库，任何字符和汉字都由主控取模后写入显示缓存；横纵点距相等，西文、数字和16×16汉字显示比例正常，无需补偿。
