一、它到底是一块什么样的屏

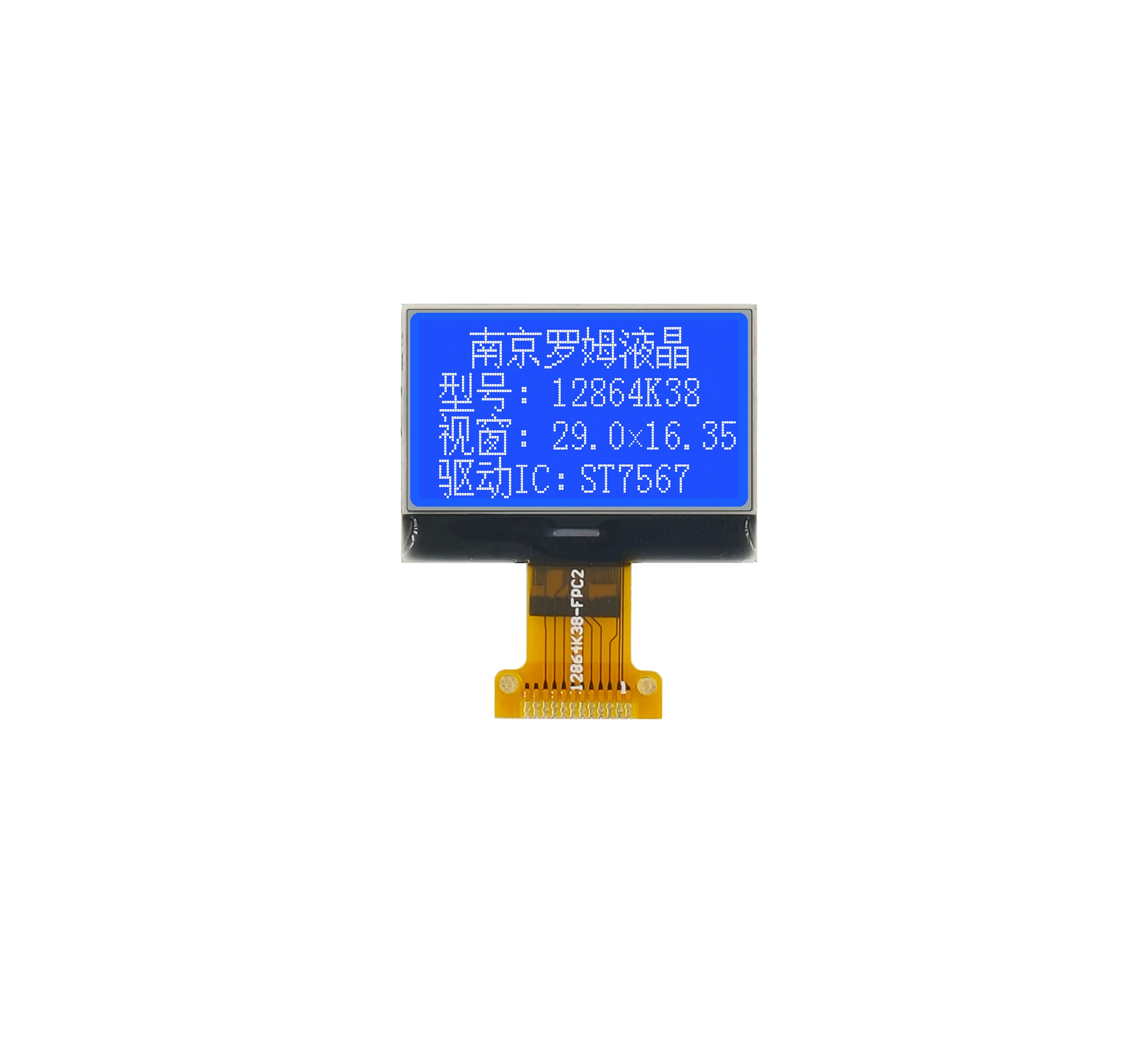

被问得最多的一句是：不点亮背光，太阳下真能看见？能。关键在显示模式——FSTN、半透（Transflective）、正显：屏内带一层反射结构，阳光强时靠环境光反射成像，背光关掉也看得清；暗处再点亮白色侧背光切成透射模式，一块屏兼顾两种工况。全透负显屏全靠背光撑着，太阳一晒就发灰。也有客户说，买过标称"阳光下可视"的屏装到室外却看不清——多是没认准显示模式，把全透负显当成了半透屏。分辨不难：规格书显示模式栏写明FSTN、半透（Transflective）、正显，才是靠反射环境光工作的阳光下可视液晶屏。基本尺寸：点大小0.18×0.20mm、点间距0.20×0.22mm（非方点），有效显示区25.58×14.06mm，视窗29.0×16.35mm，外形31.0×22.5×1.7mm，对角线约1.15寸。VDD典型3.3V，白色LED侧背光3.0V供电；工作温度-20~70℃，存储-30~80℃。ST7567以COG封装绑定在玻璃上，12Pin、0.8mm间距焊接式FPC，整屏厚仅1.7mm，对结构紧张的手持设备很友好。
二、硬件接线：12Pin不多，记住五根信号线
这款串口工业液晶走4线串行协议，12个引脚里实际信号线只有5根，按顺序接线基本不会错：
1. 先接电源：Pin6 VDD接3.3V，Pin7 VSS接地。
2. 接通信：Pin4 SCL为串行时钟、Pin5 SDA为串行数据，对应单片机SPI的时钟、数据脚。
3. 片选与指令选择：Pin1 /CS低有效片选；Pin2 /RES复位建议接单片机IO而非直挂VDD；Pin3 A0为高是显示数据、为低是控制指令。
4. Pin8 V0、Pin9 XV0、Pin10 VG是内部升压外接电容脚，各接1μF电容到地，不能悬空；Pin11、Pin12为空脚。
5. 背光3.0V供电、典型30mA最大40mA，建议单独走线便于开关。
3.3V单片机可直连，无需电平转换。罗姆液晶做这类模块时，出厂资料附参考电路和引脚定义，照图接线即可。
三、软件调试：两个坑提前避开
第一个坑是列地址起始值。ST7567这一类控制器内部显存按132列×64行设计，128×64的屏只用其中128列，写数据时列地址要从0x04开始；若从0x00写，整屏画面会向右偏4列。移植代码时画面错位，根源多在这里，初始化列地址改成0x04即可归位。
第二个坑是对比度调节。模块没有外接电位器，对比度靠指令设置内部EV电子电位器，系数0x00~0x3F，升压倍数可选4倍或5倍：低温响应慢可上调EV，高温底色发深则下调。振动大的设备里电位器触点容易漂移，软件调光没这个问题。控制器还支持省电模式，待机时关闭内部时钟和电源电路，配合背光开关，这类液晶模块的整机静态电流可以压得很低。
四、整机验证与可靠性
点亮后三步验证：全屏写0xFF看点是否全响应，写棋盘格查交叉效应，最后跑实际界面。屏幕帧频约60Hz，水平视角±30°、垂直视角-15°~+30°，对比度典型值5，响应约200/300ms。可靠性按工业常规考核：80℃存储72h、-30℃存储72h、70℃工作48h、50℃ 90%RH 72h、-20~70℃温循10次，试验后对比度不低于初始值50%、无功能异常。
五、总结
给户外手持设备选屏，建议先定显示模式再谈尺寸功耗：半透正显解决"阳光下看得清"，4线串口解决"接线少、省IO"，软件EV调光解决"电位器怕振动"。这款液晶模块把三点做进同一颗1.15寸COG模组，对照规格书逐项确认即可。
WYM12864K38G 规格速查表
|
项目 |
参数 |
|
点阵数 |
128×64 |
|
显示模式 |
FSTN，半透（Transflective），正显，6:00视角 |
|
控制器 |
ST7567，COG封装 |
|
接口 |
4线串行（/CS、/RES、A0、SCL、SDA），12Pin FPC，0.8mm间距焊接 |
|
有效显示区 |
25.58×14.06mm（视窗29.0×16.35mm） |
|
外形尺寸 |
31.0×22.5×1.7mm，约1.15寸 |
|
点大小/间距 |
0.18×0.20mm / 0.20×0.22mm（非方点） |
|
供电 |
VDD 3.3V；白色LED侧背光3.0V，典型30mA、最大40mA |
|
对比度调节 |
内部EV寄存器软件调节，无外接电位器 |
|
工作温度 |
-20~70℃（存储-30~80℃） |
|
可靠性 |
高温存储72h、高温工作48h、高温高湿72h、温循10次 |
FAQ：常见问题解答
Q1：做手持抄表机，不点亮背光在太阳下能看清吗？
A1：能。半透正显自带反射层，阳光或强环境光下靠反射成像，背光关了也能看清，进暗处再开。认准规格书写明FSTN、半透（Transflective）、正显即可，全透负显屏背光一灭室外基本看不见。
Q2：能直接接3.3V单片机吗？
A2：可以。VDD典型3.3V，与3.3V单片机IO直接匹配，无需电平转换；背光单独3.0V供电，典型30mA、最大40mA，建议单独走线便于开关。
Q3：硬件最少要接几根线？
A3：4线串口下信号线5根——/CS、/RES、A0、SCL、SDA，加VDD、VSS即可显示；V0、XV0、VG按参考电路各接1μF电容到地，不能悬空。
Q4：屏点亮了但整屏内容向右偏了几列，怎么回事？
A4：列地址起始值不对。显存按132列×64行设计，128列的屏写数据要从列地址0x04开始，从0x00写画面会右移4列，把初始化列地址改为0x04即可。
Q5：没有电位器，对比度怎么调？
A5：通过指令设置内部EV寄存器，系数0x00~0x3F，升压倍数4倍或5倍可选；温度变化时在程序里分温段微调EV值，全温段都能调到合适对比度。
Q6：这种小屏可以按结构要求改背光和排线吗？
A6：可以。lcd液晶屏定制可评估背光颜色、FPC长度与出线方向、盖板丝印等调整，提供结构图纸和使用场景后，引脚定义与参考代码一并交付。
