1. 2.01寸大视窗与-30℃超宽温实测

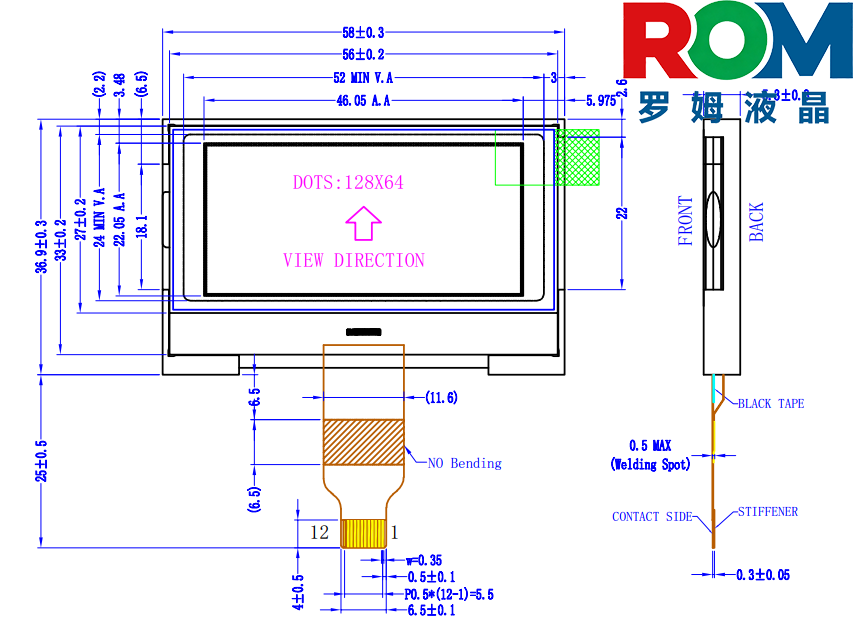

很多工程师习惯了微型屏，但1.17寸在巡检时字太小费眼。实测这款黑白液晶屏外形为58.0×36.9×5.3mm，视窗达52.0×24.0mm，有效显示区46.05×22.05mm。点间距0.36×0.345mm，单屏显示16点阵汉字字型疏朗清晰。
该模组最大的硬核指标是将工作温区拓宽至-30℃~+80℃。普通黑白液晶屏在-20℃以下易拖影，夏季密闭机箱超70℃又易发黑。过去现场常有反馈“屏幕冻坏了”，其实是常规液晶相变阈值未匹配。模组选用宽温FSTN材料，配合半透正显模式，正午烈日下借环境光成像免开背光，暗处点亮白色侧背光（3.0V、60mA），全天候可视且功耗极低。
2. 12Pin极简FPC与ST7567时序调光
过去12864液晶模块多引出20根线，PCB布线拥挤。该屏采用COG封装ST7567控制器，将背光与通信集约为单根12Pin 0.5mm间距插接FPC：
1. 4线SPI通信：SCLK、SDA、A0、CSB直连单片机，节省主控IO；
2. 升压外围极简：V0与XV0间外接1颗1μF电容，VG接1颗1μF电容到地，无需外部负压芯片；
3. 软件数字调光：内部集成EV寄存器（0x81指令），在程序里即可完成64级对比度微调。南京罗姆液晶在这款低温液晶屏模组中预置了稳健时序，彻底消除了机械电位器振动漂移的通病。
出厂执行MIL-STD-105E Level II标准，AQL功能缺陷率严控在0.65%。这款黑白液晶屏兼顾了舒展视窗、极温耐受与极简走线，是便携仪器仪表升级的扎实底牌。
三、 WYM12864K159G 规格速查表
|
项目 |
实测与设计规格参数 |
|
点阵数与对角线 |
128×64 dots，约 2.01 英寸舒展视窗 |
|
显示模式与偏光 |
FSTN，半透（Transflective），正显（Positive），6:00 视角 |
|
控制芯片与封装 |
ST7567，COG（Chip on Glass）薄型封装 |
|
外型与厚度尺寸 |
58.0 × 36.9 × 5.3 mm（带注塑限位结构外框） |
|
视窗大小 (V.A.) |
52.0 × 24.0 mm |
|
有效显示区 (A.A.) |
46.05 × 22.05 mm |
|
点大小 / 点间距 |
0.33 × 0.315 mm / 0.36 × 0.345 mm（点间隙 0.03 mm） |
|
接口形式与Pin数 |
12Pin，0.5mm 间距插接式 FPC（排线补强板宽度 6.5 mm） |
|
通信协议支持 |
4 线 SPI 串行总线（SCLK、SDA、A0、CSB、RSTB） |
|
逻辑供电与电平 |
VDD +3.3V 单电源（逻辑电平 1.7~3.3V 直连单片机） |
|
背光系统与参数 |
白色侧背光，供电 3.0V（2.7~3.2V），典型工作电流 60mA（40~80mA） |
|
对比度调节方式 |
内置电荷泵与电子电位器（EV 寄存器 0x81 指令）64 级数字软件调光 |
|
工作/存储温度 |
工作温度 -30℃~+80℃，存储温度 -30℃~+85℃（工业超宽温） |
|
装配特征与品质 |
注塑背光带限位卡扣；MIL-STD-105E Level II，AQL 0.65%；85℃高温存储 72h |
Q1：为什么在便携巡检仪器中，2.01寸的WYM12864K159G比常见的1.17寸或1.4寸更受欢迎？
A1：1.17寸视窗仅28×18mm，室外远距离操作字迹微小费眼；WYM12864K159G开窗达到52×24mm（有效显示区46.05×22.05mm），点间距放大至0.36×0.345mm，显示标准16点阵汉字单字高度近4mm，字型舒展清晰，在1米开外的强光巡检视距下读数毫不费力，同时外形58×36.9mm依然保持极好的便携性。
Q2：这款屏如何实现-30℃~+80℃的超宽温工作？低温下需要加加热片吗？
A2：普通单色液晶屏工作极限通常为-20℃~70℃，WYM12864K159G选用了高相变温度且低温粘度变化平缓的特种工业液晶材料，并搭载ST7567自适应电荷泵倍压。实测在-30℃严寒环境下可直接上电冷启动，无需额外加装加热片，既省去了加热丝占用的电池功耗，又消除了机壳内部的热应力风险。
Q3：12Pin插接式FPC整合了哪些引脚？硬件接线最少需要几根线？
A3：该模组将背光与逻辑信号集成为单根0.5mm间距插接排线：Pin1(BL+)与Pin2(BL-)为背光供电，Pin8(VDD)接3.3V，Pin9(VSS)接地；核心通信线为Pin3(CSB)、Pin4(RSTB)、Pin5(A0)、Pin6(SCLK)、Pin7(SDA)共5根信号线直连单片机SPI；Pin10~12用于外接升压滤波电容，接口极其规整紧凑。
Q4：为什么该模组外围只需要两颗1μF电容？
A4：ST7567控制器内部高度集成了电荷泵升压与稳压驱动电路。工程上只需在Pin10(V0)与Pin11(XV0)之间并联一颗1μF无极性贴片电容、在Pin12(VG)与地(VSS)之间接一颗1μF电容即可完成全部倍压充放电回路，主板完全无需额外采购负压升压芯片，BOM成本与贴片工时大幅节省。
Q5：没有物理电位器，现场调试如何微调屏幕对比度？
A5：模组采用数字调光机制。主控单片机只需发送Set EV指令（0x81 + 0x00~0x3F），即可在程序里64级精细调节驱动压差V0；配合内部电阻比RR指令，不同季节温差下字体均能精准微调，彻底杜绝了机械电位器在颠簸振动工况下的阻值漂移隐患。
Q6：正午阳光暴晒下不点亮背光真的看得清吗？
A6：完全看得清。该模组选用FSTN半透正显（Transflective Positive）光学模式，底层附带微反射膜。外界阳光越强烈，反射出来的底色越白、字符越黑，在数万Lux日光暴晒下黑白反差格外分明；夜间或昏暗环境开启白色侧背光（3.0V、60mA）即可均匀漫射阅读，兼顾了户外可视与超低功耗。
Q7：出厂检验与高低温可靠性考核是如何执行的？
A7：出厂严格执行MIL-STD-105E Level II正常一次抽样标准，A类功能性严重缺陷AQL严控在0.65%；模组通过85℃高温存储72小时、-30℃低温存储72小时、80℃高温工作48小时、-30℃低温工作48小时、50℃/90%RH高湿72小时以及-30℃~+80℃温循10次等严苛环境考核，确保极端野外现场长期稳定运行。
