一、节点一：初样评估，重载工况提出三大刚性指标
项目初样阶段，团队对传统cob显示屏方案进行全工况摸底，确立了三条边界：
1. 远视距大开窗：巡检距离常超3米，小屏不易辨识，需4.5寸以上大显示区；
2. 机械强振动考验：机组运转产生持续低频振动，轻薄屏易出现排线疲劳断裂；
3. 软件代码无缝继承：原系统基于T6963C开发，若更换控制器导致改写底层，交付将大幅延误。
二、节点二：硬件重构，WYM160128A性能推介
针对重载工况，项目组选用WYM160128A这款坚固型cob显示屏：
1. 4.68寸开阔视窗：尺寸129.0×102.0×13.5mm，视窗101.0×82.0mm，有效显示区92.76×74.20mm。0.54×0.54mm大点阵配合四角4-Φ3.5mm螺丝锁死，抗振抗扭曲性能出众；
2. 经典主控100%兼容：采用RA6963控制器，指令时序完全兼容原厂T6963C，原有绘图驱动无需改动即可点亮。板载独立显存自刷新，彻底释放MCU算力；
3. 工业电气防护：金属外框引出Pin1(FG)接机壳地，抵御电机火花与瞬态浪涌。在此节点，南京罗姆液晶为项目锁定了高可靠元器件BOM与稳定供货承诺。
三、节点三：批量验证与服役总结
终端批量投产后在恶劣工况下稳定运行，发电机组启停强振下屏幕从未出现接触不良。
实录表明，在重载工业现场，结构坚固、代码兼容的cob显示屏依然是工控液晶屏选型中极具生命力的可靠方案。
四、WYM160128A 规格速查表
|
项目 |
实测与设计规格参数 |
|
点阵数与对角线 |
160×128 dots，约 4.68 英寸大视窗中大点阵 |
|
显示模式与偏光 |
STN 黄绿模（可选 FSTN），半透（Transflective），正显（Positive），6:00 视角 |
|
控制芯片与显存 |
T6963C 兼容控制器（现出厂采用瑞佑 RA6963），板载独立硬件 SRAM 显存 |
|
驱动方式参数 |
1/128 duty，1/12 bias |
|

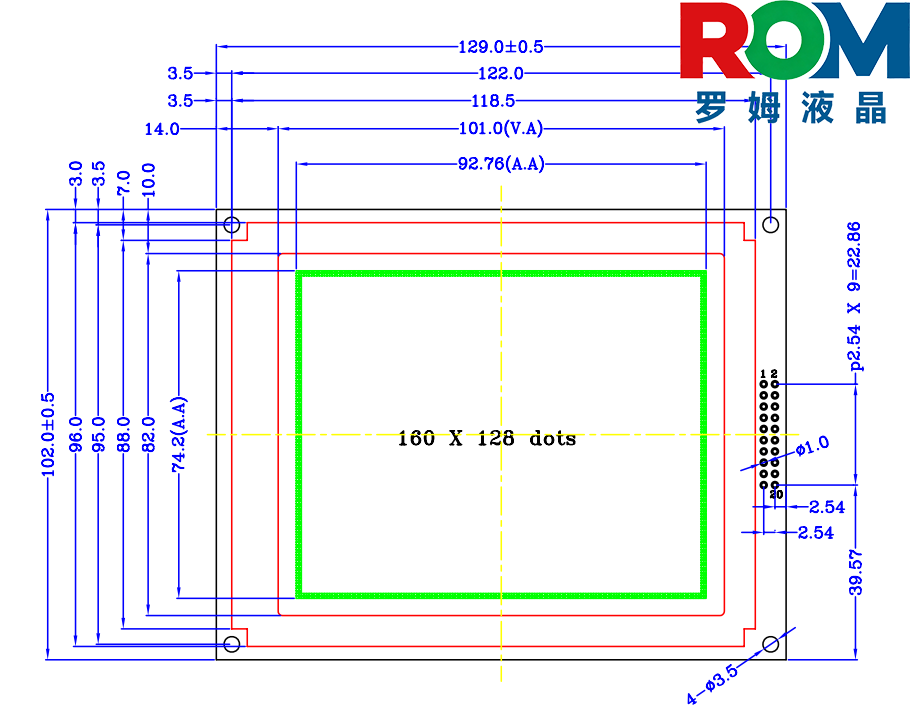

外形与安装尺寸 |
129.0 × 102.0 × 13.5 mm，四角 4-Φ3.5 mm 安装定位螺孔（孔距 122.0 × 96.0 mm） |
|
视窗大小 (V.A.) |
101.0 × 82.0 mm |
|
有效显示区 (A.A.) |
92.76 × 74.20 mm |
|
点大小 / 点间距 |
0.54 × 0.54 mm / 0.58 × 0.58 mm（点间隙 0.04 mm） |
|
接口形式与Pin数 |
20Pin P2.54 间距双排插针（标准 8080 并行总线） |
|
工作电压与负压 |
VDD +5.0V 逻辑供电；板载 DC-DC 负压电路输出 VEE（约 -15V~-18V） |
|
背光系统与参数 |
黄绿/白色侧背光，供电 +5.0V，板载限流，高亮度均匀漫射 |
|
对比度调节方式 |
V0 引脚外接 10K~20K 电位器对 VDD 与 VEE 间分压调节 |
|
工作/存储温度 |
工作温度 -20℃~+70℃，存储温度 -30℃~+80℃ |
|
结构防护与品质 |
坚固冲压金属外框，Pin1(FG) 专用于机壳接地屏蔽；MIL-STD-105E Level II，AQL 0.65% |
五、工程实战常见问题解答 (FAQ)
Q1：为什么在发电机组与大型配电柜中，更推荐WYM160128A这类COB大屏而不是轻薄COG屏？
A1：大型发电机组运转时伴随持续的机械低频强振动，轻薄型COG屏（仅玻璃与FPC引出）在长期振动冲击下容易发生排线撕裂或受压破片；WYM160128A采用经典COB工艺，厚达1.6mm的优质PCB底板配合冲压金属结构外框，四角由4个Φ3.5mm螺丝死死锁紧在机柜面板上，抗扭曲刚度极高，专为重载工业环境而生。
Q2：原厂东芝T6963C芯片停产后，WYM160128A采用的RA6963如何保证代码无缝兼容？
A2：瑞佑RA6963是业界公认的T6963C完全硬件级平替方案。其内部寄存器定义、显存映射逻辑、8080并口时序以及指令集（包括文本/图形合成显示、光标闪烁、属性设置等）与原厂T6963C 100%全兼容。工程上原有主板驱动与底层C语言代码一行不改即可直接编译点亮，彻底解决了老旧机型改版断供危机。
Q3：为什么该模组具备板载显存自刷新功能？对主控MCU有什么好处？
A3：该模组板载独立硬件SRAM显存，显示自刷新由板载行/列驱动硬件定时完成，单片机MCU无需时刻分担显示刷新中断。当界面数据发生变化时，主控MCU只需通过8080总线将变化区域的坐标和数据写入SRAM即可，大幅释放了单片机算力，使其专注于发电机组的调速、保护及复杂电力测量运算。
Q4：引脚中的Pin1(FG)金属框地如何接线才能达到最佳抗干扰效果？
A4：Pin1为FG（Frame Ground，金属框外壳地），在电气上与Pin2(VSS逻辑地)相互隔离。工程最佳接线是将Pin1通过粗导线直接牢固连接至发电机组或配电柜的金属机壳大地（PE），形成完整的法拉第电磁屏蔽笼，快速泄放大功率电机打火和继电器断开瞬间产生的瞬态浪涌干扰。
Q5：屏幕对比度如何调节？需要外接负压电源吗？
A5：不需要外挂负压电源。WYM160128A内部已集成了高效DC-DC负压倍压电路，Pin5(VEE)引脚自动输出约-15V的负压。工程现场只需在Pin3(VDD +5V)与Pin5(VEE)之间外接一只10K~20K的可调电位器，电位器滑动端接Pin4(V0)，根据现场巡检视距微调即可获得最清晰字迹。
Q6：黄绿模STN半透正显在强光和暗光下的实际显示表现如何？
A6：该模组采用TRANSFLECTIVE（半透）偏光片，结合黄绿底显模式。在车间充足照明或户外阳光下，微反射层借光成像，无需刺眼强背光即可看清多路电流电压数值；在昏暗机房巡检时，开启+5V黄绿底背光，光线均匀柔和、无颗粒感，远距离观察无眩光疲劳。
Q7：出厂检验标准与高低温可靠性指标是如何考核的？
A7：出厂严格执行MIL-STD-105E Level II正常一次抽样标准，A类功能性严重缺陷AQL严控在0.65%；模组通过80℃高温存储72小时、-30℃低温存储72小时、70℃高温工作48小时、50℃/90%RH高湿72小时以及-20℃~+70℃高低温循环10次等严苛环境考核，确保重型设备现场10年级长效稳定服役。
