在工业仪表与电力分析设备中，液晶模块是实现状态监控与数据交互的核心器件。针对面板方形视窗布局受限的痛点，WYM128128A2以成熟的COB结构与硬件图文分层能力，为需同屏显示参数与波形的工控设备提供了高效方案。本文结合规格书核心参数，系统解析其设计要点与调试思路。
一、1:1方形视窗规格与光学特性

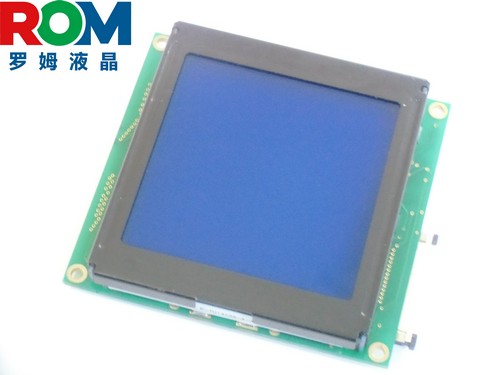

WYM128128A2采用128×128等比例点阵，外型尺寸65.4×70.0×12.2mm，视窗49.0×49.0mm，有效区44.77×44.77mm。像素点大小0.32×0.32mm，点间距0.35×0.35mm，形成规则方点。光学上采用STN蓝模全透负显模式，搭配白色侧背光（5.0V供电），6:00视角，呈现深蓝底白字的清晰视觉效果，工作温度覆盖-20℃~70℃。
二、T6963C主控与32KB板载显存优势
相比无控制器裸屏，该液晶模块最大亮点在于板载T6963C硬件控制器与32KB SRAM：
1. 硬件图文分层：显存独立划分文本与图形区，硬件自动完成逻辑叠加，主控无需自建显存缓存；
2. 模块自刷新：主控MCU仅在画面变动时写入数据，不占用CPU持续扫描开销；
3. 字体灵活：Pin17（FS）引脚拉高为6×8字体（单屏可容纳21列×16行），拉低则为8×8字体（16列×16行）。
三、接口设计与调试避坑手记
模块采用标准20Pin单排2.54mm排针，5V单电源供电，板载DC-DC电路输出VEE负压。
初次调试该屏常因时序走弯路，罗姆液晶技术团队提示两个核心排查点：
第一，每次读写前必须检测状态字，确保STA0和STA1标志位均为1方可写入，杜绝高速MCU引起指令冲突；
第二，对比度Pin3（V0）必须跨接10K~20K电位器至VEE负压端，若V0悬空将导致无法显影。
充分利用该液晶模块的图文分层与点阵液晶屏硬件特性，能大幅降低上位机UI开发难度。
WYM128128A2 核心技术规格速查表
四、常见问题解答（FAQ）
Q1：WYM128128A2支持文本与图形同时显示吗？二者是如何叠加的？
A1：完全支持。T6963C控制器可在显存中分别设定文本区首地址（指令0x40）与图形区首地址（指令0x42）。通过模式控制指令（0x80~0x83），底层硬件自动执行逻辑“或（OR）”、“与（AND）”或“异或（EXOR）”叠加运算，主控无需逐点重绘，即可在背景曲线上无闪烁叠加数值文本。
Q2：为什么屏幕初次上电后仅背光发亮、看不到任何字符显影？
A2：排查重点有两处：① 对比度调节引脚Pin3（V0）悬空或分压错误，V0必须通过10K~20K电位器接在VDD（+5V）与Pin18（VEE内部负压）之间进行微调；② 确认复位引脚/RST是否处于有效低电平状态，正常工作时必须拉高至VDD。
Q3：为什么向模块写入显示数据或指令时，经常出现乱码或丢失？
A3：T6963C对总线时序有严格握手要求。在向总线写入任何数据或指令前，主控MCU必须先读取状态字，检查STA0（指令读写能力）和STA1（数据读写能力）是否均为1。若跳过状态位检查直接高速写入，将导致显存吞吐冲突造成乱码。
Q4：模块引脚Pin17（FS）有什么作用？硬件上该如何接线？
A4：FS为字体选择引脚（Font Select）。当FS接高电平（VDD）时，选用6×8点阵字体，128列屏幕每行可容纳21个字符（128/6≈21）；当FS接低电平（VSS）时，选用8×8点阵字体，每行显示16个字符（128/8=16）。硬件布线时根据UI布局固定拉高或接地即可。
Q5：模块供电电压是多少？可以直接与3.3V主控MCU通信吗？
A5：模块逻辑供电VDD与白色侧背光均为标准+5.0V。若主控MCU为3.3V供电（如STM32），虽然3.3V高电平通常可勉强满足T6963C的VIH门限，但为确保工业现场抗干扰裕量，强烈建议在总线上增加74LVC245电平转换芯片，防止误触发。
Q6：T6963C原厂芯片已停产，这款模块后续供货是否稳定？
A6：现出厂模块采用瑞佑RA6963或完全兼容的工业级替代芯片，指令集、内部寄存器映射与时序逻辑完全一致，原有旧项目的驱动代码无需任何修改即可直接无缝平替，长期稳定供货。
Q7：该模块支持哪些客制化定制服务？
A7：可根据设备面板需求定制黄绿底背光、定制底发光型高亮背光、拓宽宽温工作范围，并支持修改PCB固定孔位与排针连接形式，同时随样机提供完整的C语言驱动例程与技术支持。
