在便携仪器与工业数显设备开发中，12864液晶屏因信息容量适中与超低功耗，始终是工程师的高频选型规格。针对安装空间狭小、主控IO受限的研发痛点，WYM12864K22G点阵液晶模块提供了轻薄且接口灵活的成熟方案。本文结合规格书核心参数，系统解析这款2.15寸点阵屏的设计要点。
一、显示规格与紧凑尺寸定位

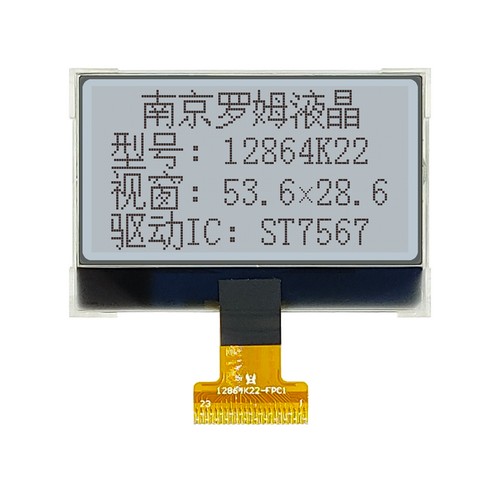

WYM12864K22G基于COG工艺与ST7567控制器打造，屏幕对角线2.15英寸。整机外形尺寸58.9×40.5×6.9mm，视窗尺寸53.6×28.6mm，有效显示区48.61×24.93mm。像素点大小0.35×0.36mm，点间距0.38×0.39mm，排布细腻。屏幕工作在1/64占空比与1/9偏压比，标配白色侧背光（3.0V/60mA），6:00视角，额定工作温区覆盖-10℃~60℃。
二、硬件接口：串口与并口自由切换
该模块引出23Pin、0.8mm间距FPC排线，最大优势在于支持双总线配置：
1. 接口切换：Pin2（P/S）拉高为8080/6800并行总线；拉低直接切为4线SPI串口（Pin13为SDA数据，Pin12为SCL时钟），大幅节省主控IO；
2. 协议匹配：并口模式下通过Pin3（C86）自由切换8080与6800时序；
3. 外围简化：VDD典型供电3.3V；Pin5、6、7各外接1μF升压储能电容至地，无需复杂外围电路。
三、软件调试与避坑要点
在技术支持中，初次调试该屏常因时序理解偏差走弯路。罗姆液晶技术团队总结了两个关键技巧：
第一，ST7567内置显存为132列×64行，驱动128列屏幕时需配置正确的ADC列扫描寄存器，避免画面镜像；
第二，对比度无需外部电位器，通过0x81指令结合EV参数（0x00~0x3F）调节内部电子音量，即可软件校准最佳黑度，防止温变引起字迹发虚。
规范配置该12864液晶屏的初始化流程，能显著提升整机交互稳定性。


四、常见问题解答（FAQ）
Q1：WYM12864K22G支持哪些微控制器接口？
A1：模块原生支持8080并口、6800并口和4线SPI串口三种通信模式。通过硬件引脚设定：Pin2（P/S）接高为并口，接低为串口；并口模式下Pin3（C86）接高为6800总线，接低为8080总线。
Q2：在4线SPI串口模式下，未使用的并口数据线如何处理？
A2：配置为串行模式（P/S接地）时，Pin13（DB7）复用为串行数据SDA，Pin12（DB6）复用为串行时钟SCL。规格书规定未使用的DB0~DB5建议短接至VDD高电平，禁止悬空以防止外部电磁噪声干扰。
Q3：模块供电电压是多少？可以直接与5V单片机直连吗？
A3：逻辑供电VDD典型值为3.3V（工作范围1.7V~3.3V），白色侧背光供电典型值为3.0V（工作电流典型60mA）。若主控单片机IO为5V电平，必须在信号线上串联电平转换芯片或电阻分压网络，严禁5V直灌以避免击穿ST7567芯片。
Q4：屏幕上电后仅背光发亮、看不到点阵内容，排查思路是什么？
A4：重点排查三处：① 确认Pin5（VG）、Pin6（XV0）、Pin7（V0）是否各接有1μF升压储能电容至地，悬空会导致内部DC-DC升压泵失效；② 确认复位脚/RES是否已置高电平；③ 确认初始化指令中EV电子音量值是否过小导致对比度不足。
Q5：硬件未设计电位器，如何调整显示对比度以适应环境温差？
A5：该模块采用ST7567内置的软件电子电位器架构。单片机发送两字节指令（0x81后跟参数0x00~0x3F）即可直接微调V0驱动电压。在系统固件中加入环境温度传感反馈，分温区动态刷新EV值，即可确保全温区清晰显示。
Q6：ST7567显存为132列，而屏幕分辨率为128列，如何避免画面镜像或偏移？
A6：ST7567内部DDRAM具有132列×64行。通过发送SEG扫描方向指令（0xA0正常/0xA1倒相）与COM扫描指令（0xC0正常/0xC8倒相），可直接修正显示方向；若画面水平偏移4列，在写显存起始列地址时加上偏移偏置量即可完美对齐，同时支持软件180°翻转。
Q7：该模块支持哪些客制化定制服务？
A7：可根据设备机构需求定制FPC排线出线长度与打样折弯方向、定制透反射型偏光片（强化阳光直射可视度）、更换背光颜色（黄绿光/蓝光），并提供驱动初始化源码与参考原理图技术支持。
