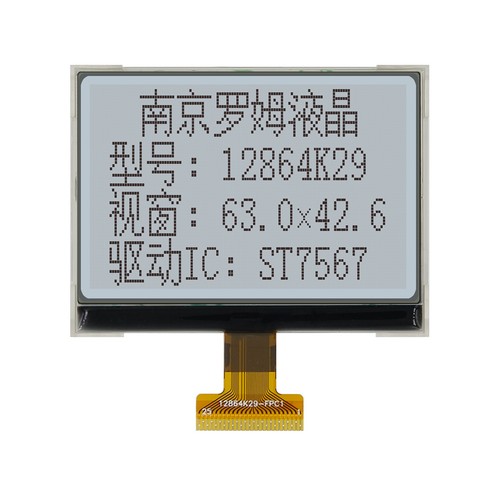

在便携测控仪表与医疗检测终端开发中，12864液晶模块因其经典分辨率与极高性价比被广泛采用。作为一名在一线从事单色液晶屏硬件调试多年的工程师，我在技术支持中常遇到同行在样机联调时踩坑。今天我以公司2.68英寸大视窗WYM12864K29G为例，针对现场高频反馈的软硬件疑问，整理成这份实战答疑手记。
一、WYM12864K29G核心电光规格速查
二、常见问题答疑（高频工程QA精解）
Q1：25Pin接口如何配置并口（8080/6800）与4线SPI串口？未用引脚怎么接？
A1：通过硬件电平设定：Pin23（P/S）接高电平为并口，接地为4线SPI串口；并口下Pin22（C86）接高为6800时序，接低为8080时序。若切换为4线SPI，Pin15（DB7）为SDA串行数据，Pin14（DB6）为SCL时钟，未用的Pin8~Pin13（DB0~DB5）必须短接至VDD，切勿悬空。
Q2：初次上电只有背光亮，屏幕白屏无字，如何排查？
A2：在12864液晶模块调试中排查聚焦三步：① 硬件必须在Pin18（V0）与Pin19（XV0）间跨接1μF电容，Pin20（VG）对外接1μF电容到地，否则内部电荷泵无法起振产生负压；② 检查Pin3（/RES）复位引脚，上电需维持至少5μs低电平后拉高；③ 检查软件初始化是否正确开启内置电源指令（0x2F）并写入合适对比度。
Q3：模块逻辑VDD与背光供电可以共用3.3V吗？
A3：逻辑供电VDD为3.3V；侧白光LED典型压降3.0V、工作电流75mA。若主板单路3.3V供电，背光阳极A端必须串联4~5Ω限流电阻（计算公式：(3.3V-3.0V)/0.075A=4Ω），严禁无阻直连，防止背光管芯过热光衰甚至烧毁。
Q4：冬季或户外-20℃严寒环境下，屏幕显示变淡该如何处理？
A4：液晶阈值电压存在负温度系数。ST7567驱动芯片内置电子音量寄存器，支持双字节指令（0x81+EV参数0x00~0x3F）微调V0。建议在主板程序中读取环境温度，动态增大低温下的EV值提升驱动电压，确保全温区字迹黑度一致。
Q5：现场装配与排线焊接有哪些防损防静电要点？
A5：罗姆液晶在出厂检验中严格把关，现场装配也需规避机械应力：模块采用0.8mm间距FPC，插接必须平直受力；外壳卡槽严禁扭曲挤压玻璃；揭除偏光片保护膜务必在接地防静电工位轻柔操作，避免ESD脉冲击穿脆弱的COG引脚。
Q6：屏幕支持黑白反显与画面180°翻转显示吗？
A6：完全支持。通过向主控下发0xA7指令即可将正显切换为黑底白字负显模式；向寄存器写入0xA1（ADC反向）与0xC8（COM扫描反向），无需重构底层字模库即可实现硬件级180°翻转，方便仪器结构倒装布局。
Q7：WYM12864K29G相比传统12864液晶屏有何核心优势？
A7：该款12864液晶模块拥有2.68寸大视野，点大小达0.39×0.55mm，远视距清晰易读；整机厚度仅6.9mm，功耗维持在微安级，是高可靠点阵液晶模块升级换代的理想选择。
