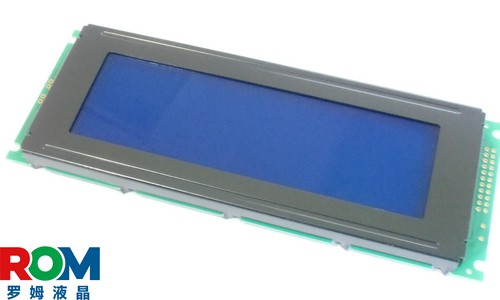

在工业控制柜、电力调度屏与标准1U/2U机架式设备中，液晶模块的物理比例直接决定人机界面的空间利用率。行业观察表明，面对狭长面板窗口，常规方屏往往无法兼顾多维参数与波形呈现。WYM24064A作为经典的240×64长条形点阵液晶模块，凭借3.75:1宽画幅、T6963C硬件控制器与板载负压系统，成为工控测控领域长盛不衰的工程典范。
一、WYM24064A核心规格与硬件参数速查
二、技术深度解析（高频工程QA精解）
Q1：WYM24064A长条形比例在工业设计中有何空间价值？
A1：有效显示区为127.16×33.88mm，呈3.75:1长条形态。在标准机架或电力测控柜中，纵向空间常被接线排挤压，这款点阵液晶屏能完美嵌入窄缝视窗，单屏同时呈现3行状态文本与连续波形图。
Q2：主控T6963C相比普通单片机直驱，核心优势是什么？
A2：核心在于硬件图文分层与显存管理。T6963C内置32KB RAM，支持文本区与图形区独立寻址与硬件逻辑叠加（OR/AND/EXOR），单片机写入ASCII码即可，无需反复刷新整屏液晶模块显存，大幅节省主控算力。
Q3：Pin19（FS）引脚的功能是什么？如何配置字符点阵？
A3：FS为硬件字体选择引脚：接VDD高电平选用6×8点阵，单行可显示40个字符；接地选用8×8点阵，单行显示30个字符。无需修改底层字模库，通过硬件引脚即可快速切换字体密度。
Q4：板载负压发生器解决了哪些硬件设计痛点？
A4：传统单色液晶屏往往需外部提供-10V~-15V负压，电路繁琐。WYM24064A板载DC-DC电路，从Pin20（VEE）自产生负偏压，外接10K~20K电位器即可微调对比度，实现单+5V电源极简供电。
Q5：强电磁干扰环境下，屏幕偶尔花屏乱码应如何排查？
A5：罗姆液晶出厂通过严苛抗扰测试，现场偶发乱码多源于外围设计：一是写指令前必须读取STA0/STA1状态位（确保就绪再发数据）；二是Pin1（FG金属框地）必须接入大地，阻断高频共模干扰。
Q6：蓝模负显在不同光线下的可视效果如何？背光如何驱动？
A6：采用STN全透蓝模负显，白色侧背光点亮下呈蓝底白字高反差，适宜室内机柜与控制室阅读。PCB内已集成限流电阻，外部直接给Pin21（A）与Pin22（K）接入+5V即可，典型电流90mA。
Q7：WYM24064A支持哪些定制化衍生服务？
A7：支持STN黄绿模正显（阳光下半透半反可视）更换、宽温-30℃~+80℃液晶材料导入及背光升级，为工业级液晶显示屏与标准液晶模块提供可靠的长周期供货。
