一、工业场景痛点与高密显示适配

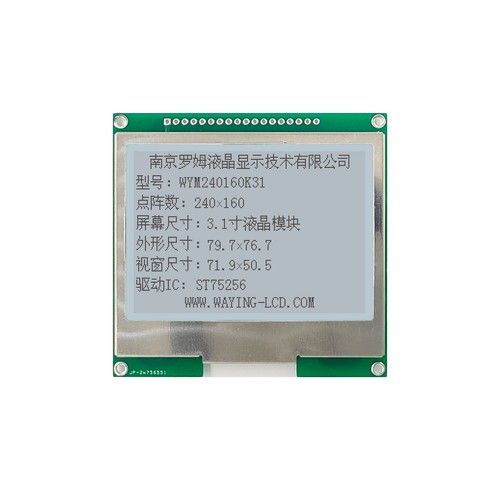

在工业便携仪表与电力测控现场，高密度与低功耗显示是稳定交互的关键。作为专为严苛工况打造的3.06英寸显示单元，点阵液晶模块（型号：WYM240160K31）依托240×160高清分辨率与成熟COG工艺，化解了传统单色屏排版局促与曲线粗糙的痛点。
在野外巡检仪、烟气分析仪与电力保护装置中，传统12864屏点阵稀疏，绘制动态趋势呈锯齿状，且多参数同屏拥挤。WYM240160K31宛如精密“工程坐标纸”，将38,400个像素集成于3.06寸大视窗中，既能同屏呈现10行汉字，又可细腻描绘动态波形，轻松满足工业测控对多量程监控的严谨要求。
二、核心技术规格与参数配置
为让工程师直观评估硬件适配度，WYM240160K31核心电气与光学参数如下表所示：
三、三大工业级核心架构优势
1. 纤薄抗震高可靠性：COG（Chip on Glass）封装将ST75256芯片以微米级精度倒装固化在玻璃基板上，省去了传统TAB软排线或PCB中转走线。结构体厚度骤降至7.9mm（含结构框），更杜绝了机械冲击导致焊点疲劳断裂的隐患，经受得住重工装备的剧烈抖动考验。
2. 并串双总线无缝适配：模块既支持标准8位8080/6800 MCU并行总线以实现每秒数十帧的波形刷屏，又可通过配置脚切换为4线SPI串口模式。在现代物联网智能终端中，仅耗用4个普通GPIO即可完成全屏控制，为传感器采集保留了宝贵的主控管脚资源。
3. 全天候光学宽温表现：采用定制光学补偿薄膜的FSTN偏光体系，将黑白对比度提升至工业级水准。在强日光下，半透反射模式利用外界自然光令字符黑白分明；在昏暗的配电室或矿井中，背光导光板发光均匀无暗斑，有效规避误操作风险。
四、常见客户高频技术答疑
Q1：240×160点阵相比常规12864屏幕，在界面设计上能带来哪些实质变化？
A1：240×160总像素达38,400点，是传统12864（8,192点）的4.7倍。在绘制压力或振动波形时，采样点间距大幅缩小，彻底告别锯齿感；同时可容纳10行汉字菜单与状态栏，无需频繁换页。
Q2：ST75256芯片在便携式手持检测设备中有何节能优势？
A2：该芯片内置多档可控升压电路与智能电源管理单元。常态工作电流低于1mA，在待机休眠模式下功耗可降至数微安级别，使便携设备锂电池连续续航时间显著延长数倍。
Q3：硬件设计时MCU并口与SPI串行该如何科学选择？
A3：对于示波器、电网实时分析仪等需要高速连续刷新的设备，推荐使用8位MCU并口；对于管脚紧张、追求布线极致简约的轻量手持传感器，采用4线SPI即可满足日常数据交互。
Q4：在现场调试中，如何保障注塑侧背光长期工作发光均匀且不发热？
A4：WYM240160K31采用高导光注塑板结构。设计时务必采用恒流源芯片驱动或串联精确阻值的限流电阻，控制正向驱动电流在额定范围内，避免超负荷过驱导致局部偏热或光衰。
Q5：冬季户外低温环境下屏幕字迹变淡或出现拖影，应如何彻底解决？
A5：低温下液晶分子粘度上升属于行业通用的物理特性。罗姆液晶在出厂固件中预置了ST75256宽温补偿曲线，硬件工程师只需在初始化代码中开启内部温补寄存器，即可自适应调整偏压，确保-20℃全温区画质锐利不拖影。
Q6：FSTN半透反模式在户外强光直射环境下是否清晰可见？
A6：非常清晰。FSTN半透反射偏光片能高效利用外界环境强光反射形成高对比度背景，光线越强字迹越清晰，彻底化解了传统TFT彩屏在户外强阳光下发灰甚至黑屏看不清的缺陷。
Q7：该点阵液晶模块最适合哪些具体行业整机设备？
A7：深度适用于便携式水质/气体检测仪、电力微机保护屏、工业伺服调试手操器、智能化医疗检验仪及野外管道测漏巡检设备等对体积、可靠性与功耗要求苛刻的场景。
